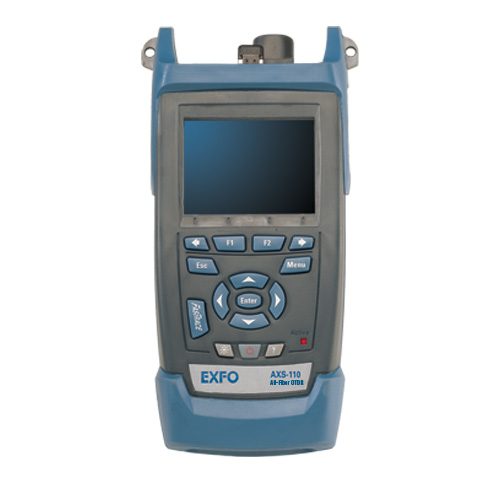

全光纖OTDR AXS-110
　　  AXS-110.pdf FTTx PON 和LAN/WAN安裝及故障檢測設備

功能強大的手持式OTDR、專門為在FTTx在網絡中進行分路器鑒定設計；可配置為具有單模和多模波長的四波長OTDR

應用

FTTx/MDU PON網絡測試
LAN/WAN測試
專用網測試

主要功能

事件盲區：0.8m
波長：850/1300/1310/1490/1550/1625nm
動態范圍：最高37dB
AXS-100 手持式OTDR系列可滿足所有短距離OTDR測試應用的需求。其擁有卓越的事件盲區和一流的動態范圍，有四種型號可供選擇，能夠更好地滿足您的特定OTDR測試需求。

型    號
 波    長
 動態范圍

AXS-100接入網OTDR

專為單模OTDR故障診斷設計

（服務中PON故障診斷選件）
 1310/1550/1625 nm
 29/28/28 dB

AXS-110-SM單模OTDR

FTTx/接入網和CATV測試的理想之選
 1310/1550 nm
 32/30 dB

AXS-110-MM多模OTDR

針對50和62.5μm多模光纖的企業網/駐地網

專用網測試進行了優化
 850/1300 nm
 24/25 dB

AXS-110全光纖OTDR

為企業網/校園網/接入網結合了單模和多模功能
 850/1300/1310/1490/1550/1625 nm
 24/25/37/33/35/37 dB


指標 AXS-100 AXS-110
波長 1310/1550/1625 850/1300/1310/1490/1550/1625
動態范圍（dB） 29/28/28（1310/1550/1625） 24/25/37/33/35/37（850/1300/1310/1490/1550/1625）
脈沖寬度 10，30，100，275，1000，2500，10 000 多模：5，10，30，100，275，1000
單模：5，10，30，100，275，1000，2500，10 000
事件盲區 2.5 0.8
衰減盲區 11/12/12 3.5/4.5/4/4.5/4.5/4.5
線性度 ±0.05dB/dB ±0.03 dB/dB
損耗閾值 0.05 0.01
損耗分辨率 0.01 0.01
采樣分辨率 0.16到5 多模：0.08到2.5
單模：0.08到5
采樣點 30 000 64 000
距離不確定性 ±(1+0.005%×距離+采樣分辨率)
0.05dB/dB ±(0.75%+0.0025%×距離+采樣分辨率)
0.05dB/dB
距離范圍 0.65到160 多模：0.1到40
單模：0.65到260
實時刷新 2 4
存儲容量 500跡線 500跡線
測量時間 用戶定義 用戶定義
穩定的光源輸出 -11 多模：-1.5
單模：-7.5
可視故障定位儀
（選件） 激光，650±10nm
1.4mW開束CW的典型輸出功率 激光，650±10nm
1.4mW開束CW的典型輸出功率
