摘要：基于磁敏傳感技術的編碼式位移測量，存在測量的相對量或絕對量時表征長度受限制等問題，針對這砦技術缺陷，提出了一種新型的絕對量編碼方法：按編碼規則把被測工作部件制作成磁性標尺，經磁敏傳感器識別出其編碼序列，序列包含數值碼和標識碼，前者用于磁性標尺的粗定位，后者用于精定位，該方法可以通過調整數值碼的位數達到測量任意位移長度的目的，并且得到的是絕對位移值。
位移測量的常見方法有圖像分析法、雙頻激光測量法、光柵或磁柵測量法、磁阻或磁場測量法等。其中基于磁敏傳感技術的磁性標尺型測最方法具有如下優點：不存在因相對運動出現的部件磨損問題；信息靈敏度高，動態響應好；易于實現傳感器集成化、智能化；功耗低，安全可靠等。但目前的測量方法存在以下缺陷：
記數方式的相對暈測量，在失電后會丟失對正確位置的記憶：幀重疊編碼方式的絕對景測量，容錯能力差，表征長度受限。針對這些技術缺陷，本文提出了一種帶有標志位的絕對式編碼方法，使得識別出的序列含有用于粗讀數的數值碼和用于精讀數的標識碼，不僅避免了相對式測量的“失憶”問題，而且突破了絕對式測量的表征范圍瓶頸，增強了容錯能力。
1 編碼規則
編碼采用格雷碼(Gray)為數值碼，以某一固定碼寬為參考碼R，它用于標尺定位和提高精度。Gray碼是一種絕對編碼方式的無權碼，它所具有的循環、單步特性能消除隨機取數時出現重大誤差的可能，其任意兩個柏鄰整數之間轉換時，只有一個位數發生變化，大大減少了由一個狀態轉到下一個狀態時的邏輯混淆，具有較強的容錯能力。以6位編碼為例，其部分十進制數與Gray碼的一一對應關系如表1所示。
2 磁路結構與識別

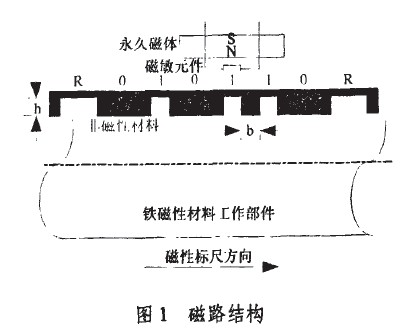

采用圖1所示的測量結構，其中被測工作部件要求屬于鐵磁性材料。文獻中指出在固定的磁場中，表面變化的曲率越大，引起的周圍磁場，變化也越大。為了使磁場的影響最大，選用凹槽作為測罩標志，以單位寬度的凹槽表示“0”或碼元間隔，單能寬度的“凸槽”表示“1”，兩倍單位寬度的“凸槽”表示標志位R。在工作部件表面，按上述的編碼規則加下出一系列凹槽，然后噴涂上非磁性材料，形成磁性標尺。圖1所示的磁性標尺表示Gray碼01 1010碼區，黑色部分表示非磁性材料。
激勵磁場采用長方體永久磁體，其磁極贏接對著磁性標尺，使測量出的有效磁場變化范圍大。
磁場通過磁性標尺形成通路，磁敏元件測出磁性標八表面變化引起的磁場變化。通過磁路分析和標罩磁位等高線計算發現，磁性標尺的槽深h越人越好，槽寬b應小于3mm。
根據磁敏傳感原理，“凹槽”和“凸槽"會導致不同的磁場強度，從而使磁敏元件相應地輸出不同的電半信號“0”或“1”，形成數值碼，用于確定位移的粗讀值；而標志位R碼寬兩倍于碼元“1”寬度的特點，使得識別后的序列出現具有固定特征的標識碼，它用于精讀數。
3 應用實例
若圖1中的“鐵磁性材料下作部件”表示液壓缸的活塞桿；“非磁性材料”為特制黑色陶瓷，平整地覆蓋在活塞桿表面；“磁敏元件”為霍爾元件，它以兩個單位寬度為軸向間隔，繞活塞桿環狀布置在液壓缸前端，軸線與活塞桿一·致，以便盡可能減少活塞桿的角位移和徑向位移的影響，精確測出其位置。
取h=3mm；b=2mm，則相鄰霍爾元件軸向間距N---4mm，6位編碼的每組碼區長度L=30mm。
可知，要識別一個完粘的碼區必須設置9個霍爾元件，但為了能隨時識別出一個完整碼區，必須設置16個霍爾元件。以圖2所示時刻位置來說明其丁作過程，其中箭頭表示霍爾元件，數字為其編號。
霍爾電路的工作原理是，在外磁場的作用下，當磁感應強度B超過導通工作點時，霍爾電路輸出管導通，輸出低電-半：若曰值低于釋放點時，輸出管截止，輸出高電半。因此在“凸槽”時鋼質活塞桿被磁化，磁感應強度曰增加，霍爾電路導通，輸出低電平，用“1”表示；在“凹槽”時輸出高電平，用“0”表示。以第1個霍爾元件為測量基準，從圖2所示時刻起，位移暈旃次變化b=2mm時，一個碼區行程內霍爾電路輸出的二進制序列如表2所示。分析可知，序列的標識碼為l 0000000 1，其前面或后面6位序列數分別為相鄰的兩個數值碼，這使它具有很強的容錯能力。標識碼每隔一個霍爾元件間距N在低位部分右移一位。值得注意的是，標識碼前面的數值碼代表磁性標尺當前檢測位置下一個碼區的值。
根據霍爾電路識別出的前置數值碼，在編碼庫找到對應的十進制數，假設為x，則磁性標尺行程的粗讀數為30×(j，-1)mm：精讀數根據標識碼l 0 0 0 0 0 0 0 1確定，磁性標尺每左移4mm，標識碼則右移一位。若低位不是標識碼，則在上一個標識碼代表的行程上加2mm。假設標識碼右移了a位，則精讀數為4xa+b，其中b當尾位為標識碼時取0mm，否則取2mm。
綜上，液壓缸活塞桿的行程讀數為S=30（x—1）+4Xa+b此類磁性標尺編碼有兩人優點：第一，便于找到即時位置的絕對行程值；第二，起校準作用，及時糾正行程計算錯誤。
4 結語
編碼技術廣泛應用于交通運輸業、商業、測量丁程、制造業等領域，極大地提高了數據采集和信息處理的速度，改善了人們的工作和生活環境，提高了工作效率。本文提出的基于絕對量編碼和磁敏傳感技術的位移測量方法，以磁場方向變化為檢測信號，其電磁轉換特性使得整段磁性標尺可看作一個二進制序列，從而通過編碼技術狹得被測量。所用方法克服了機械式位移測量系統體積大、精度低的缺點，具有行程長、測量精度與行程長度無關、可靠性高等優點，有較廣泛的應用價值。
