專網通信世界-中國電力通信網訊:一、寬帶載波解決方案
方案特點：
1、用戶接入環境相對復雜，寬帶載波利用電力線傳輸無需布線，有效的降低了施工難度；
2、具有足夠的通信帶寬及速率，能完美實現多種網絡的融合，為用戶提供全新的體驗和全面的服務；
3、寬帶載波技術已經被廣泛應用于廣電領域，HOMEPLUG技術相對成熟，產品性能較為完善；
4、對比光纖直接接入或者其他傳統接入模式，有效的降低了運營成本。

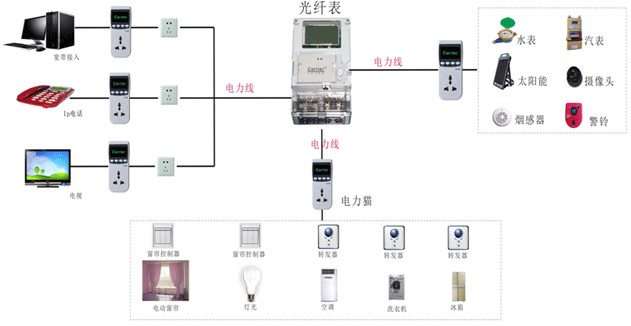

方案架構：
二、抄表系統組網方式

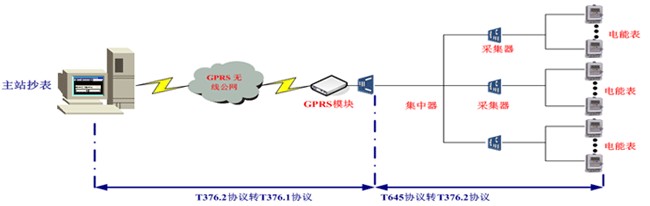

1、傳統GPRS無線抄表系統組網方式：
GPRS電力遠程抄表系統由位于電力局的配電中心和位于居民小區的電表數據采集點組成，利用中國移動現有的GPRS/GSM網絡，電表數據通過中國移動的GPRS/GSM網絡進行傳輸。居民小區的所有電表首先連接到電表集中器，居民用戶的用電數據由復費率電表通過RS485總線傳到電表集中器，電表集中器通過RS232接口與GPRSDTU透明數據傳輸終端連接，電表數據經過安全認證后發送到中國移動的GPRS數據網絡，通過GPRS數據網絡將數據傳送至配電數據中心。
組網優劣勢分析：
此種組網方式是以無線GPRS為接入系統，其優點是網絡部署方便，組網投資較小，主要缺點是需要不斷的給移動公司付GPRS流量費用，且網絡傳輸不穩定，另外提供的帶寬有限（中國移動提供的帶寬40-171.2kbit/s)。
2、基于無源光網絡組網方式：
無源光網絡遠程抄表系統由位于電力局的配電中心和光線路終端(OLT)、分光器ONU、集中器、采集器、電能表組成（其中的一些器件可以根據組網方式的不同可以有所不同），上行接收來自終端電力載波信號或其他串口信號搭載的信息流量和指令輸出，轉化為光信號通過光纖發送采集信息及電表計量信息通過PON接入系統，由OLT接入核心數據網至信息中心或計費中心的數據庫，下行接收來自信息中心或管理中心傳來的通過OLT光信號搭載的信息流量和指令輸出，轉化為電力載波信號或者其他串口信號對電表數據進行采集，實現實時、高速的用電信息采集。
根據組網方式中ONU光模塊所處位置的不同可以把組網方式分為以下幾種方式：
1)集中器ONU方式組網
2)采集器ONU方式組網
3)電能表ONU方式組網
4)改進型電能表ONU方式組網
1)集中器ONU方式組網：
組網分析：
系統由主站、OLT、光纖通信信道、ONU模塊和集中器、采集器、和電能表構成。主信道(上行)一般采用公網，集中器與采集器之間(下行)采用485通信或者載波通信，采集器和電能表之間也采用485通信或者載波通信用于采集電能表數據。
協議轉換描述：
電能表至電能表模塊之間采用T645協議，電能表模塊至采集器和集中器模塊之間采用T376.2協議，集中器模塊至ONU模塊和主站之間采用T376.1協議，ONU模塊在之間只起著透?jìng)髯饔�。集中器模塊負責協議轉換，ONU模塊并不做任何協議處理，只負責透?jìng)鳌?/p>
