某高鐵作為中國最重要的高鐵線路，聚集了大量高端用戶，提升高鐵覆蓋質量，可以改善客戶滿意度，因此中國聯通對其網絡覆蓋非常重視，指出該高鐵網絡規劃、建設和優化務必以政治任務來抓。
列車運營時速250km以上的高鐵覆蓋和傳統大網覆蓋有著極大的差異，是2G/3G/4G網絡覆蓋所必須共同面對的新課題。對WCDMA系統來說，由于列車時速高且車體損耗大，使得WCDMA高鐵覆蓋面臨諸多挑戰：第一，多普勒頻移效應明顯，對上行接入、容量、覆蓋和基站解調性能是一個挑戰;第二，高速列車采用密閉式廂體設計，車體穿透損耗較大，使得高鐵覆蓋站點密集，站點選址較為困難，投資大，建設周期長;第三，由于高鐵速度極快，小區變更頻繁，影響接入成功率、數據業務流量和尋呼成功率;第四，跨度大，場景復雜。
針對高鐵覆蓋面臨的難題，高鐵優化從組網、覆蓋以及參數三個方面展開。
MRRU增強型高鐵組網方案
傳統STSR的組網方式已經不能滿足高鐵覆蓋的需求，因為同一物理站址的兩個背靠背的STSR小區之間的信號重疊區過小，不滿足重疊區預留要求，容易導致切換、重選不及時，進而導致起呼困難和切換掉話。
中興通訊采取基于基帶合并MRRU技術的增強型高鐵組網方案，可以有效的擴大單小區的覆蓋范圍，同時在頻移補償方面，中興通訊采用基于基帶的多普勒頻移補償算法，快速跟蹤多普勒頻移變化情況，有效減少頻移估計誤差，可以克服多普勒頻移帶來的影響。
基帶合并MRRU技術

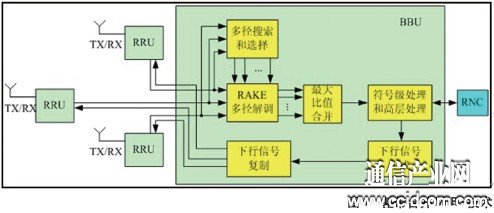

基帶合并MRRU技術的原理如圖1所示：在上行方向，多個RRU接收的信號分別送入BBU，BBU對各個RRU信號進行多徑搜索和RAKE解調，并把解調的各個RRU信號進行最大比值合并，再進行后續處理。下行方向，生成的下行信號復制成多份發送給各個RRU，從而實現了全小區方式的效果。中興通訊MRRU合并小區技術是在基帶實現，不會抬升小區底噪。
MRRU組網應用
1.開闊地高速區場景：同物理站址的背靠背2RRU合并小區方式
在開闊地，高鐵列車速度快，當時速大于200公里的路段，建議采用2RRU背靠背合并小區的方式。針對開闊地高速區場景，以典型天線有效掛高30米計，采用高鐵傳播模型，背靠背2RRU合并小區方式和STSR小區方式比較，站距不變，但小區覆蓋能力擴大至2倍。相比RRU功分方式，單方向覆蓋能力增加31%，站距擴大31%。
2.單隧道場景：MRRU合并小區方式充分發揮覆蓋能力
隧道內采用泄漏電纜進行覆蓋，泄漏電纜信號輻射方向和列車行進方向垂直，因此隧道內無多普勒頻移效應，RRU合并不受影響，最大可支持6RRU小區合并。
3.復雜隧道群場景：MRRU合并小區技術足以勝任

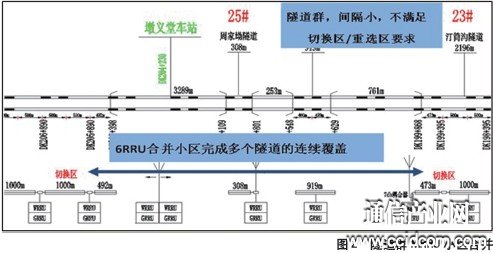

高鐵遇水架橋，逢山開路，因此沿線形成高架、劈山口、長隧道等各種復雜場景。MRRU合并小區技術足以勝任高鐵沿線的各種復雜場景。以某高鐵路段為例，見圖2。
精細化高鐵覆蓋優化
由于高鐵沿線場景多，例如高鐵火車站、市區低速區、農郊開闊地高速區、山區、橋梁、劈山口、隧道等，因此覆蓋方面需要精細化優化，應對高鐵優化面臨的問題。
合理設置高鐵站間距和站軌距離
高鐵覆蓋站間距和站軌距離(基站到軌道的垂直距離)決定了整體信號分布。
基于實測數據可知，為了達到覆蓋效率和覆蓋效果的平衡，建議平均站間距(=總鐵路里程/總站點數)控制在2km以內為宜。同時，基于實測數據分析建議站軌距離應該控制在50m～500m范圍內;較為理想的站軌距離為200m～300m，新建站點建議優選200m～300m左右的站址。
天饋選型和RF優化
天饋系統選擇，直接影響到覆蓋效果，建議：當天線與軌道垂直距離較近時，可選用窄波束、高增益天線;當天線與軌道垂直距離較大時可選用65度水平波瓣角、18dBi增益的天線;隧道覆蓋采用泄漏電纜。RF優化中，主要關注天線的高度、方位角和下傾角。
慎用直放站
高鐵覆蓋中，不建議使用直放站，優先使用MRRU小區技術。其原因如下：類似于不同物理站點的RRU合并，開闊地場景下UE性能將嚴重惡化。而在隧道等場景中，可以優選MRRU小區技術;信號經直放站重發后，會產生較大的時延，直放站在放大下行信號的同時引入了上行干擾，對周圍基站都有影響;直放站本身一致性差，且監控困難，不能及時發現問題。
雙載波異頻組網案例
考慮到某高鐵沿線為經濟發達區域，周圍大網用戶眾多;同時高鐵列車上集中了大量的VIP用戶，因此容易造成高鐵覆蓋小區話務擁塞。正是因為以上原因，京滬某高鐵沿線諸多地市采用了雙載波方式形成高鐵異頻網絡。
某高鐵路段，約100公里，車速基本保持在290Km/h～310 Km/h左右，沿線大網經過3個RNC(LAC)，分別是RNC13，30公里;RNC6，30公里;RNC14，40公里。 同頻組網中，調整了高鐵沿線周圍大網站點，但高鐵覆蓋效果改善幅度有限，因此采取了雙載波方式形成異頻組網方案。

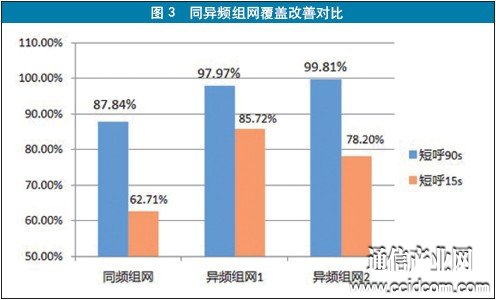

引入異頻，高鐵沿線沒有了大網信號干擾，利于快速形成高鐵覆蓋小區鏈，高鐵網絡的Ec/Io指標將有明顯提升。如圖3所示。
引入異頻形成覆蓋小區鏈，Ec/Io提升，鄰區數明顯下降，切換次序合理，因此整體性能指標有較大幅度的提升。
由于高鐵列車運行速度極快，多普勒頻移效應明顯，列車車體損耗大，沿途場景復雜，建站難度大，小區變更頻繁，這些都將影響WCDMA網絡的各項指標。
針對WCDMA高鐵覆蓋所面臨的種種挑戰，開展高鐵網絡優化工作時，采取MRRU增強型高鐵組網方案，保障WCDMA高鐵網絡的基礎性能。覆蓋優化應致力于形成小區鏈，避免出現越區覆蓋、覆蓋不足的情況。參數優化方面主要調整切換、重選參數，實現快速的平滑過渡，同時調整呼叫接入?yún)?shù)、2G/3G參數等，保證呼叫成功率及各項性能指標。
針對同頻組網容易出現的信號質量提升難、接納拒絕多的問題，可以考慮引入異頻組網的方式。
