1 引言
LTE本身是一個不斷演進的技術，同時也與其他技術并存，那么部署LTE網絡的運營商需要做到不斷跟進技術演進，同時還要讓新的LTE網絡融合到現有技術中去，能夠?yàn)闉橛脩籼峁┮粋�(gè)先進、經濟、平滑的無線通信網絡。同時，一些最早的運營商LTE運營服務將會使用在700MHz頻段，除了低頻段固有的信號傳播優勢，這個頻段同時也帶來了特殊的射頻測試挑戰，包括和其他技術的互干擾影響（如數字電視，Media-Flo，公共安全系統和GPS系統），同時700M的LTE頻段和其他高頻段系統相比，上/下行頻段之間隔離帶寬也較窄。對于MIMO技術來說，700M頻段的波束因素也導致了很難有效地利用MIMO效應。為了滿足LTE網絡的技術和商務目標，LTE終端在正式商用之前必須進行詳細測試以滿足這些挑戰。
思博倫通信針對LTE的部署以及發展，在這兩方面為用戶解決這些問題，一方面配合已有3G測試環境提供相關測試方案，另一方面提供完善LTE的新技術測試，包括MIMO OTA測試，Beam Forming測試，LTE的終端一致性測試，IPv6測試，VoIP測試，LTE數據性能和穩定性測試等。
另外，還包括雙模雙待測試射頻、數據測試，比如SVLTE，SVDO，I-RAT among CDMA，UMTS and LTE，eHRPD測試。
2 LTE終端射頻測試
思博倫SR8100 LTE終端射頻測試模塊提供了一套對LTE終端射頻性能進行在真實環境下的自動測試解決方案，保證對于LTE終端的更早成功地部署。
LTE終端射頻測試模塊支持3GPP TS 36.521-1 LTE終端射頻一致性測試標準，集中于發射機、接收機的測試。同時，思博倫的LTE終端射頻測試模塊也能進行真實網絡環境下的LTE終端測試挑戰，它采用了思博倫功能強大、靈活的E2011 LTE網絡仿真器，以及SR5500M信道仿真器/VR5高密度信道仿真器來仿真真實的LTE網絡場景，并能可重復地產生一致性的測試結果�；谒疾﹤怑2011 LTE網絡仿真器，思博倫測試系統可以遠遠超過基本的一致性測試需求，能夠滿足一些特殊的部署場景測試包含網絡側發起的終端頻譜發射限制，并能測試在其他系統干擾存在的情況下測試LTE終端的指標（見圖1）。

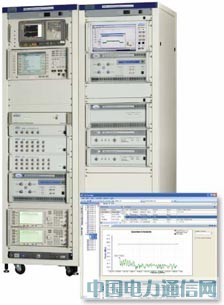

圖1 思博倫LTE射頻測試模塊
作為SR8100平臺的一個組成部分，思博倫LTE射頻測試模塊提供了一個開放的、可擴展的測試系統，它可以從初始的LTE射頻測試擴展為L(zhǎng)TE數據測試系統、多模系統選擇測試系統，并且可擴展集成思博倫UMTS或者CDMA /EVDO射頻、協議、數據等測試系統，從而得到最大的投資回報率。
（1）優勢
●減少進入市場的時間：在同一個測試系統上運行更多的測試。
●減少設備退貨和客戶抱怨：確保設備在可重現的真實環境中解決掉射頻問題。
●提供整個產品生命周期的測試需求：研發測試、設計驗證、基準評估、運營商入網預測試、應用測試、回顧測試等。
●能夠在真正需要的時候配置需要的功能：提供交鑰匙系統并可根據客戶要求定制測試用例和場景；根據需要可進行系統升級（如升級數據測試能力，多模系統選擇測試能力，Inter-RAT測試能力以及定位測試能力等）。
（2）關鍵特性
●LTE終端自動射頻測試系統，除能完成一致性測試能力之外，還可以測試在真實網絡環境下的射頻性能。
●保護現有在思博倫CDMA和UMTS測試解決方案上的投資，提供高性價比的LTE升級路徑。
●測試特殊的LTE場景，包括700M頻段特有的發射頻譜限制及互干擾測試。
●集成了MIMO支持，并支持動態信道模型以測試真實MIMO環境下LTE接收機性能。
●射頻測試包包含了用于運營商入網測試和設備產家研發測試的廣泛的測試?yán)?/p>
●強大的終端自動化測試能力及實時消息監控能力。
●靈活且可配置的參數使得很容易生成自定義的測試用例。
（3）為以下關鍵性能問題提供答案
●LTE終端的發射機性能如何？
●LTE終端的接收機性能如何？
●LTE終端在真實網絡環境下的表現如何？
——MIMO性能。
——重要信道的解調性能（PDSCH/PCFICH/PDCCH）。
●700M頻段問題：發射頻譜限制和互干擾情況如何？
3 LTE數據性能測試
思博倫SR8100 LTE數據性能測試模塊提供了一套對LTE終端進行在真實環境下可重復的數據性能以及數據時延的自動測試方案。
LTE是全球研發努力的成果，其驅動是對數據吞吐率越來越高的移動應用和業務。然而，為實現提高ARPU值以保證運營商和終端廠家的成功，真實LTE終端的數據性能必須能達到技術本身所承諾的指標。由于LTE是以數據為中心的一項技術，并使用共享的資源來服務多個用戶，因此保證LTE終端能夠很好地使用分配給它的數據信道是很重要的。真實的LTE終端數據性能也和MIMO技術能夠成功地在LTE網絡部署有關。
在真實網絡里來定量LTE終端的數據性能是一件很困難的事情，由于LTE高動態的特征。運行參數如話務量以及小區內連接用戶可能隨時變化，導致現網測試不同時間不同測試得到完全不一致的測試結果。
思博倫SR8100 LTE終端數據測試模塊提供自動的LTE終端數據性能測試。它提供了一個完全可控的測試環境。它采用了思博倫功能強大的，靈活的E2011 LTE網絡仿真器和復雜的EPC仿真器（同時支持UMTS下的GGSN，CDMA下的PDSN），并集成了VR5或者SR5500M信道仿真器來仿真真實的LTE MIMO網絡場景，并能可重復地產生一致性的測試結果。
作為SR8100平臺的一個組成部分，思博倫LTE數據性能測試模塊提供了一個開放的、可擴展的測試系統，它可以從初始的LTE數據性能測試擴展為L(zhǎng)TE射頻測試系統，多模系統選擇測試系統，并且可擴展集成思博倫UMTS或者CDMA /EVDO射頻、協議、數據等測試系統，從而得到最大的投資回報率。
（1）優勢
●減少進入市場的時間：在同一個測試系統上運行更多的測試。
●減少設備退貨和客戶抱怨：確保設備在可重現的真實環境中解決掉射頻問題。
●提供整個產品生命周期的測試需求：研發測試、設計驗證、基準評估、運營商入網預測試、應用測試，回顧測試等。
●能夠在真正需要的時候配置買需要的功能：提供交鑰匙系統并可根據客戶要求定制測試用例和場景；根據需要可進行系統升級如升級數據測試能力，多模系統選擇測試能力，Inter-RAT測試能力以及定位測試能力等。
（2）關鍵特性
●LTE終端自動數據性能和時延測試系統，可以測試在真實網絡環境下的LTE終端數據性能。
●保護現有在思博倫CDMA和UMTS測試解決方案上的投資，提供高性價比的LTE升級路徑。
●強大的EPC仿真使得支持最大化數據吞吐率，挑戰性的場景以及無縫的網絡間切換測試。
●集成了MIMO支持，并支持動態信道模型以測試真實MIMO環境下LTE接收機性能。
●在協議棧層的重要的計數和消息記錄能力，能夠幫助問題的定位和解決。
●強大的終端自動化測試能力及實時消息監控能力。
●靈活且可配置的參數使得很容易生成自定義的測試用例。
（3）為以下關鍵性能問題提供答案
●LTE終端控制面和用戶面的時延指標如何？
●下行LTE MIMO數據吞吐率在各種信道條件下性能如何？
●LTE終端的數據性能受什么因素影響：
——數據協議。
——數據傳輸方向。
——數據傳輸時間。
——下行功率：使用掃描測試功能。
——射頻場景：多徑及干擾。
——多天線配置：接收分極或MIMO。
——LTE調度算法參數配置。
4 LTE多模系統選擇測試
思博倫SR8100 LTE多模系統選擇測試模塊提供了一套對LTE多模終端進行復雜的多網絡系統選擇性能的測試方案。
系統選擇是LTE終端每次開機必須進行的第一個任務，LTE終端空閑狀態下的系統選擇過程可以參考3GPP TS 36.304標準。該標準定義了終端在PLMN和RAT選擇，初始小區選擇，小區重選，小區保留和接入限制，接收廣播和尋呼消息等方面的規范。同時，運營商特定的系統選擇測試要求也有所定義。一個完整的系統選擇測試方案需要考慮3GPP標準以及各個運營商標準的要求。
系統選擇的性能決定了一個用戶需要等待多久才能真正開始一個語音電話或開始一個數據傳輸。正確的系統選擇還可以幫助運營商減少漫游協議產生的費用從而減少損失。
思博倫SR8100 LTE終端多模系統選擇模塊提供了自動的LTE/CDMA多模以及LTE/UMTS/GSM多模系統選擇測試。它采用了思博倫功能強大的，靈活的E2011 LTE網絡仿真器和思博倫CDMA/EV-DO以及UMTS/GSM網絡仿真器集成在一起，從而可以無縫地仿真真實多網絡共存地場景，并得到一致的和可重復的測試結果。
同時作為SR8100平臺的一個組成部分，思博倫LTE多模系統選擇測試模塊提供了一個開放的，可擴展的測試系統，它可以從初始的LTE多模系統選擇測試擴展為L(zhǎng)TE射頻測試系統，數據性能測試系統，并且可擴展集成思博倫UMTS或者CDMA /EV-DO射頻，協議，數據等測試系統，從而得到最大的投資回報率。
（1）優勢
●減少進入市場的時間：在同一個測試系統上運行更多的測試。
●減少設備退貨和客戶抱怨：確保設備在可重現的真實環境中解決掉射頻問題。
●提供整個產品生命周期的測試需求：研發測試，設計驗證，基準評估，運營商入網預測試，應用測試，回顧測試等。
●能夠在真正需要的時候配置買需要的功能：提供交鑰匙系統并可根據客戶要求定制測試用例和場景；根據需要可進行系統升級如升級數據測試能力，多模系統選擇測試能力，Inter-RAT測試能力以及定位測試能力等。
（2）關鍵特性
●在真實網絡環境下的LTE多模終端自動系統選擇測試系統。
●保護現有在思博倫CDMA和UMTS測試解決方案上的投資，提供高性價比的LTE升級路徑。
●強大的，可配置的，集成的思博倫LTE，cdma2000/EV-DO，UMTS/GSM網絡仿真器，使棏很容易產生一個多網絡，Inter-RAT的場景。
●時間測量功能使得能夠評估終端進行系統選擇算法的效率。
●在協議棧層的重要的計數和消息記錄能力，能夠幫助問題的定位和解決。
●系統選擇測試包包含了用于運營商入網測試和設備產家研發測試的廣泛的測試?yán)?/p>
●強大的終端自動化測試能力及實時消息監控能力。
●靈活且可配置的參數使得很容易生成自定義的測試用例。
（3）為以下關鍵性能問題提供答案
●LTE終端開機時能否正確地識別出所在的國家號？
●在一個給定的地理位置，LTE終端是否選擇了最優化的系統？
●當終端不能找到指定的網絡時會如何反應？
●終端在禁止或者負面網絡是否拒絕登記？而在緊急呼叫時能夠正常起呼？
●在開機多少時間后LTE終端能鎖定系統？
●當一個更好的系統信號出現時，LTE終端是否會在一定的時間內轉移到該網絡？
5 LTE Inter-RAT切換測試
思博倫SR8100 LTE Inter-RAT切換測試模塊提供了一套對LTE多模終端進行復雜的多網絡之間切換的測試方案。
思博倫SR8100 LTE終端多模系統選擇模塊提供了自動的LTE/CDMA多模以及LTE/UMTS/GSM多模系統系統之間的Inter-RAT切換測試。它采用了思博倫功能強大的，靈活的E2011 LTE網絡仿真器和思博倫CDMA/EVDO以及UMTS/GSM網絡仿真器集成在一起，并集成了強大的核心網EPC仿真，從而可以無縫地仿真真實多網絡共存地場景，并得到Inter-RAT切換一致的和可重復的測試結果。SR8100 Inter-RAT系統支持LTE-LTE，LTE-UMTS，LTE-CDMA(支持eHRPD)的Inter-RAT測試。
作為SR8100平臺的一個組成部分，思博倫LTE Inter-RAT切換測試模塊提供了一個開放的，可擴展的測試系統，它可以從初始的LTE多模系統選擇測試擴展為L(zhǎng)TE射頻測試系統，數據性能測試系統，并且可擴展集成思博倫UMTS或者CDMA /EVDO射頻，協議，數據等測試系統，從而得到最大的投資回報率。
（1）優勢
●減少進入市場的時間：在同一個測試系統上運行更多的測試。
●減少設備退貨和客戶抱怨：確保設備在可重現的真實環境中解決掉射頻問題。
●提供整個產品生命周期的測試需求： 研發測試、設計驗證、基準評估、運營商入網預測試、應用測試、回顧測試等。
●能夠在真正需要的時候配置買需要的功能：提供交鑰匙系統并可根據客戶要求定制測試用例和場景；根據需要可進行系統升級如升級數據測試能力，多模系統選擇測試能力，一致性測試能力以及定位測試能力等。
（2）關鍵特性
●在真實網絡環境下的LTE多模終端自動Inter-RAT切換測試系統。
●保護現有在思博倫CDMA和UMTS測試解決方案上的投資，提供高性價比的LTE升級路徑。
●強大的，可配置的，集成的思博倫LTE，cdma2000/EV-DO，UMTS/GSM網絡仿真器，使棏很容易產生一個多網絡，Inter-RAT的場景。
●在協議棧層的重要的計數和消息記錄能力，能夠幫助問題的定位和解決。
●系統選擇測試包包含了用于運營商入網測試和設備產家研發測試的廣泛的測試?yán)?/p>
●強大的終端自動化測試能力及實時消息監控能力。
●靈活且可配置的參數使得很容易生成自定義的測試用例。
（3）為以下關鍵性能問題提供答案
●在一個真實的多小區，多系統環境下建立通話成功率。
●在小區覆蓋邊緣，LTE終端是否能維持通話。
●在移動的場景下，LTE終端是否有業務中斷現象。
●在發生Inter-RAT切換時（LTE-eHRPD，UMTS->LTE），業務是否能很好地保持。
