摘要：為實現視頻音頻數據的實時采集傳輸，提出了一種基于DM642的視頻音頻監控系統的設計方案。硬件上，利用DM642豐富的外設資源，完成了視頻輸入、輸出模塊，音頻輸入輸出模塊和以太網接口模塊的設計。軟件上，基于DSP/BIOS實時操作系統，實現對視頻音頻數據的管理和控制，并構建Web服務器，用戶可通過瀏覽器訪問系統，實現遠程監控。測試結果表明，該系統性能穩定，符合設計要求。
隨著技術的發展，視頻音頻監控系統的應用領域越來越廣。目前，傳統的視頻音頻監控系統多存在著諸如體積大、容量小、實時性差、穩定性低等缺點，在工業或軍事等復雜環境下應用極為不便，應用場合受到很大的限制。TI公司推出的TMS320DM642是一款針對數字視頻應用的高性能DSP芯片，具有10/100 Mb/s以太網接口。本文基于DM642給出了一種視頻音頻監控系統的設計方案，具有本地及遠程視頻音頻監控能力。該設計方案具有體積小、成本低、可靠性高、使用方便等優點，具有較高的研究?jī)r(jià)值和廣泛的應用前景。
1 硬件設計

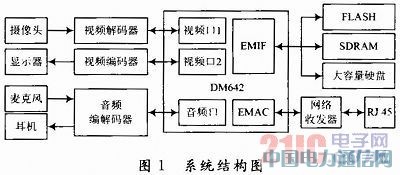

根據設計要求，本文提出了基于TMS320DM642為核心的結構設計：包括視頻輸入輸出模塊、音頻輸入輸出模塊、網絡接口模塊。總體結構如圖1所示。
主處理器DM642是TI公司的一款32位定點的高性能DSP，片上帶有豐富的視頻音頻硬件資源，具有網口、PCI接口、I2C接口、串行口等多種接口，可廣泛用于視頻、音頻、網絡、信號處理等領域。DM642的主頻可達720MHz，每秒可執行指令數5760MIPS。它的EMIFA接口數據總線寬度為64位，最高數據存取頻率為133MHz，可直接與異步寄存器及同步寄存器無縫連接。
DM642通過EMIFA接口外擴存儲器時，使用CE0-CE3信號作為空間片選信號。DM642外部擴展兩片MT48LC2M32芯片，共4M×64位SDRAM空間，使用CE0引腳為片選信號，外部存儲區地址范圍為0x80000000～0x8007FFFF，作為數據緩存空間。外部擴展一片1M×8位FLASH，使用CE1引腳為片選信號，外部存儲區地址范圍為0x90000000～0x9001FFFF，作為程序存儲空間。
1.1 視頻輸入、輸出模塊的設計

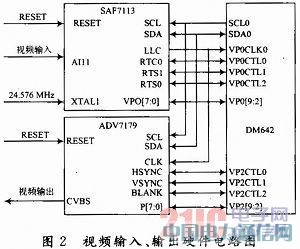

DM642集成了3個可獨立配置的視頻口VP0～VP2，非常適合于圖像處理系統方面的應用。本設計中，將DM642的VP0口配置為視頻輸入模式，VP2口配置為視頻輸出模式。硬件電路如圖2所示。
視頻解碼器選用PHILIPS公司的SAF7113H。SAF7113H是一款低電壓、低功耗、小體積的視頻解碼芯片，支持NTSC，PAL，SECAM制式的視頻輸入，輸出為8b ITU-RBT.656 YCrCb 4：2：2的視頻數據流。SAF7113H可以通過I2C接口配置內部寄存器，默認讀/寫地址為4BH/4AH，當引腳HRTSO接地時，讀/寫地址為49H/48H。
視頻編碼芯片采用ADV7179，支持NTSC制式和PAL制式視頻編碼。DM642通過I2C接口配置編碼芯片ADV7179內部寄存器，ADV7179的設備地址由ALSB引腳的狀態決定。本設計中，ALSB為低電平，讀/寫地址為55H/54H。
1.2 音頻輸入、輸出模塊的設計
DM642的McASP接口可用于多通道音頻處理，進行音頻數據的接收和發送。音頻編解碼器采用TI公司的TLC320AIC23B，它是一款高性能低功耗雙聲道立體聲的音頻編解碼器芯片，集成了基于Sigma-del-ta采樣技術的A/D解碼電路和D/A編碼電路，支持麥克風輸入、立體聲輸入和立體聲輸出，輸入、輸出增益可編程，片上帶有耳機功率放大器。DM642與AIC23B芯片的電路連接如圖3所示。
AIC23B芯片的控制端口支持SPI協議和I2C協議，兩類接口的選擇由引腳MODE狀態決定。本設計中，引腳MODE接地，DM642通過I2C接口對音頻編解碼器TLC320AIC23B進行參數配置。TLC320AIC23B芯片的I2C設備地址由引腳CS選定，當引腳CS接地時，TLC320AIC23B的設備地址為0011010。I2C總線選擇7位地址的尋址方式，由于AIC23B的寄存器只有寫操作，沒有讀操作，因此，I2C通信協議每個字前7位為寄存器地址，后9位為寄存器內容。
1.3 網絡接口模塊的設計

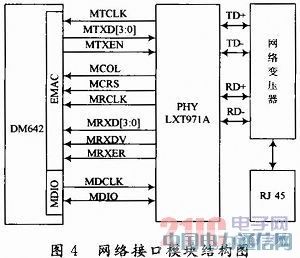

DM642帶有一個EMAC接口，符合IEEE802.3協議，具有8個獨立的發送與接收通道，支持10Mb/s或100Mb/s模式。本設計中，采用Intel公司專門開發的一款以太網收發器LXT971A。LXT971A采用先進的CMOS工藝，只需一個3.3V的單電源供電，其MII接口(獨立多媒體接口)可與DM642的EMAC接口直連。LXT97IA的4路信號TD+，TD-，RD+，RD-經過網絡變壓器轉化后接到RJ45連接器上。模塊結構如圖4所示。
2 軟件設計
TI公司為TMS320C6000系列DSP開發了一個功能豐富、用戶可剪裁的實時多任務操作系統DSP/BIOS，并提供了網絡工具開發包NDK，工具包提供了HTTP服務，為快速開發網絡應用提供了解決方案。DSP/BIOS提供了許多豐富的內核服務，用戶可以使用DSP/BIOS快速建立實時性要求高且精細復雜的多任務應用程序。
本設計的軟件編寫在集成開發環境CCS(C6000)中完成，利用TI公司提供的算法對數據進行處理，實現對音頻、視頻數據的管理和控制，并在DSP內部構建Web服務器，用戶在PC端可通過瀏覽器訪問系統，實現遠程監控。

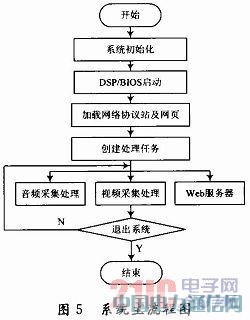

由于DSP/BIOS為多任務操作系統，將整個系統的處理分為3個部分：音頻采集與處理任務、視頻采集與處理任務、HTTP服務任務。軟件的整體流程如圖5所示。
系統上電后，從FLASH加載引導程序，完成對DM642的初始化，并對視頻解碼芯片SAF7113、編碼芯片ADV7179和音頻編解碼器AIC23B進行參數配置。DSP/BIOS啟動后，在主線程中加載網絡工具開發包NDK，配置系統IP地址、子網掩碼和默認網關等信息，然后動態創建音頻、視頻采集與處理任務，并使能HTTP服務。
Web服務器的處理流程如圖6所示。系統網頁設計采用HTML語言，在系統啟動時將主頁加載到RAM，用戶在PC端通過瀏覽器輸入系統IP地址，Web服務器返回系統的主界面。網頁和服務器之間的數據交互是通過表單的形式，CGI處理程序提取表單中的有用信息，實現對系統IP信息的配置、視頻音頻編解碼芯片的參數配置等，并將視頻音頻編碼后的實時數據以表單的形式傳輸至用戶瀏覽器，實現系統的遠程監控功能。
3 系統測試

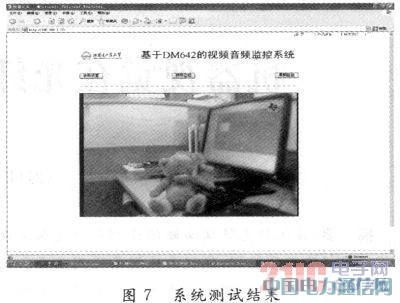

在集成開發環境CCS(C6000)下，加載相關驅動程序，對本系統進行了測試。CCD攝像頭為標準PAL制式，圖像采集的幀頻為25幀/s，圖像的分辨率為720×576像素。測試結果如圖7所示。測試結果表明，網絡連接正常，用戶在PC端可通過瀏覽器訪問系統，成功實現遠程監控。
4 結語
基于DM642設計了一個切實可行的視頻音頻監控系統，實現了視頻音頻數據的實時采集和傳輸，可應用于遠程監控、語音識別、視頻電話、數字電視等相關領域。測試結果表明，該系統性能穩定，具有較高的研究?jī)r(jià)值和廣泛的應用前景。
