摘要：綜合接入媒體網關設備以其靈活的接入方式，實現多種業務的集成。分組語音處理模塊PVM是綜合接入媒體網關設備上必不可少的功能模塊，它完成VolP功能。本文完成接入媒體網關SYS6K中分組語音處理模塊的設計，首先分析SYS6K系統需求，然后對其中的分組語音處理模塊進行研究并對其中的語音的處理模塊的軟硬件進行詳細研究。
關鍵詞：接入媒體網關；分組語音處理；VOIP
0 引言
當前電信業務以話音和寬帶數據為主，多采用兩網相疊加的方式建設。SYS6K系統正是順應了話音、數據、NGN三網合一的技術走向，充分融合了窄帶電路技術、NGN分組技術和寬帶技術，提供了一個可以面向NGN和PSTN的綜合業務接入平臺的解決方案。SYS6K綜合接入媒體網關，符合中華人民共和國通信行業標準YD／T1243．3-2002。本文所設計的分組語音處理模塊正是該綜合接入媒體網關上完成PCM碼流與IP數據間的轉換以及部分媒體協議處理的功能模塊。
1 SYS6K系統設計需求
SYS6K是可提供綜合業務接入的大容量接入媒體網關，提供模擬用戶接入、ADSL接入、VDSL接入、SHDSL接入等功能。對于模擬用戶接入，接入方式既提供E1接口接入傳統PSTN交換機，也提供10M／100M／1000M以太網口接入IP網絡。
將傳統語音承載在IP上是個必然的趨勢，現在各大運營商也都在上馬NGN的項目。所以既能滿足當前PSTN業務的需求，又能實現到NGN的平滑過渡的產品正是運營商所期待的。SYS6K的方案提供以上兩種方式的兼容主要都是根據局方的業務需求來決定的。分組語音處理模塊是主控板上的一個功能模塊，其選配與否根據數據上行選走El或是走VoIP來決定的，其功能主要完成語音處理，提供模擬話音到IP報文之間的轉換。前期的媒體網關開發，完成所需的信號處理、信令、打包和控制功能，以及發送壓縮或未壓縮的VolP報文(IP語音包)。
AMU是IONE AX6000綜合接入媒體網關的主控板，是實現媒體網關功能的主要部分，由窄帶語音交換和寬帶數據交換兩部分組成。窄帶語音交換部分由CPU控制單元、E1接口單元、HW時隙交換單元、安全邏輯單元、VoIP單元以及DSP單元組成。寬帶數據交換部分由CPU控制單元、GALILEO二層交換套片和千兆光接口組成。窄帶語音交換部分的CPU處理器完成MGCP的處理、窄帶業務管理、接續控制、對外串口管理和主備控制等功能。E1接口單元完成2M PCM碼流到8M HW的轉換，并從PCM碼流中提取窄帶的工作基準時鐘。HW時隙交換單元由兩片IDT72V70840組成，可提供PSTN電話語音交換和DDN數據交換，這兩種業務分別在兩個網片中獨立處理。安全邏輯單元實現窄帶時鐘處理，對VoIP模塊和CPU的數據進行分類限流以及MAC地址和IP地址的替換。VoIP模塊完成HW信號和IP數據流之間的轉換，實現傳統PSTN語音信號在InterNet上的傳輸，可以使IONE AX6000從傳統接入設備平滑地過渡到下NGN設備。DSP單元完成標準信號音放送、收號檢測。
2 分組語音處理模塊分析
VoIP依功能基本上分成兩大部份，一是語音Codec即壓縮和解壓縮，二是予以IP封包進而進行語音信息的收發。該分組語音處理模塊(PVM)功能即實現PCM碼流與IP數據間的轉換以及媒體防議處理，以扣板的形式在系統中作為主控板的一個功能模塊。在整個系統中由主控板實現業務的控制，如呼叫的建立、管理和關閉等，主控板也要管理配置本模塊，作為扣板在系統中是時刻受控的。而且每次復位都需要主控板配置加載配置字，所以本模塊的故障處理、復位與否都是由主控板決定的，而不能由扣板自己決定是否復位。故和主控板之間的關系是隨時受控的，其信號走向穿插了主控板的寬帶和窄帶部分。
3 綜合接入媒體網關SYS6K方案
SYS6K是框式一體化結構，集模擬用戶接入、ADSL接入、VDSL接入、SHDSL接入等功能于一身的綜合接入媒體網關，由電源板PTU、主控板AMU、業務板ALU、ADU、VDU、IVD、SDU等組成。分組語音處理模塊PVM是主控板AMU上的一個功能性可選配扣板。

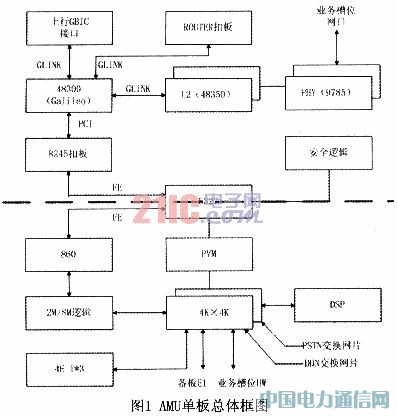

寬帶數據部分CPU系統采用Motorola的8245 CPU系統，對外提供一個32位的PCI接口和LOCAL BUS接口。PCI總線可支持5個設備，8245通過PCI總線可對GALILEO48303進行配置，再通過GALILEO公司定義的GUNK總線實現對各業務網口、上行千兆光口、路由模塊的數據交換。AMU單板總體框圖如圖1。
3．1 窄帶語音交換部分
窄帶語音交換部分完成對PSTN El信號的接入、E1和PCM信號之間的轉換、PCM時隙之間的交換、PCM語音與IP數據流之間的轉換、安全邏輯等功能。主要信號流向是E1芯片收到PSTN網送來的E1信號，從中提取2M時鐘信號作為整個窄帶系統的基準時鐘，并以此產生各個芯片所需的時鐘與幀同步信號。同時，PSTN網送來的E1信號經過E1芯片后，編碼類型由HDB3轉換為NRz，然后再送入網片進行PCM時隙交換，送給各用戶板，或者送給PVM扣板進行處理。由于系統本身也提供模擬用戶接入PSTN網絡，在TDM接口部分，主控板AMU和窄帶業務板ALU已經完成了模擬信號到數字信號的轉換。對話音業務而言有兩條處理途徑，通過系統的E1接口接入PSTN交換機或其他中繼設備，或者通過分組語音處理模塊打成IP報文。系統設計送入PVM的已經是PCM信號的Highway。
