摘要：AD9857是一種可廣泛用于電力線通信中的數字上變頻芯片，文中介紹了AD9857的工作原理和使用方法，并針對電力線通信發射機的設計，詳細討論了AD9857的配置和相關電路的設計方法。
關鍵字：AD9857；電力線通信；數字上變頻
0 引言
電力線通信PLC (Power Line Communication)技術作為一種新型的通信方式，被廣泛用于遠程監控指示、設備保護、電力線自動抄表、電網負載控制和供電管理等領域。隨著通信科技的不斷發展，軟件無線電技術為電力線通信系統的設計提供了新的方法�；谲浖䶮o線電的電力線通信發射機硬件平臺包括FPGA模塊、AD9857上變頻模塊、濾波放大模塊及其它模塊。其中，F(xiàn)PGA模塊用于進行基帶處理和系統控制。AD9857模塊用于實現基帶信號的數字上變頻，并將基帶信號變頻為中頻信號，然后通過濾波放大模塊，送入電力線耦合模塊。因此AD98-57是連接數字信號和模擬信號的橋梁，其性能的好壞將影響電力線通信的質量。
1 AD9857的工作原理
AD9857是由Analog Devices公司研發的14位積分?jǐn)?shù)字上變頻器件，具有200 MHz內部時鐘速度。它集成了帶鎖定指示器的4～20倍可編程時鐘倍頻器，可提供高精度的系統時鐘；可選擇單端或者差分輸入?yún)⒖紩r(shí)鐘，輸入時鐘范圍為10～50MHz；具有14位DUC、DAC數據通道，且集成了兩個插值濾波器及CIC預先補償濾波器，可接受復合I／Q數據輸入；具有32位頻率控制字，最高可產生90 MHz的載波輸出，同時由DDS提供正交載波，可實現PAM、QAM、ASK、FSK等多種信號的上變頻調制；具有10MHz串行通信控制接口，可與SPI兼容；具有8位的輸出幅度控制及較好的動態輸出特性，例如當輸出65 MHz模擬信號時，其無雜散動態范圍SFDR大于80 dB。

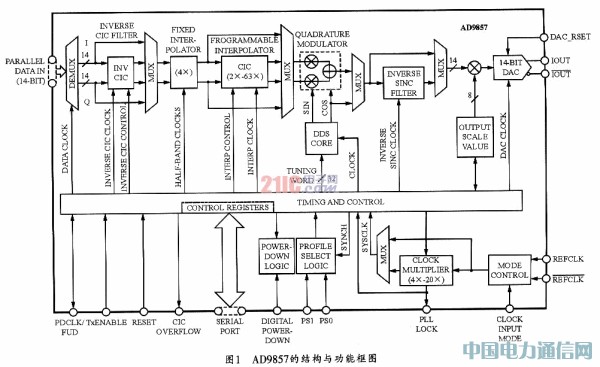

AD9857主要由14位并行數據輸入接口、CIC反轉濾波器、固定插值因子濾波器、CIC可編程插值濾波器、正交調制器、直接數字頻率生成器DDS、反轉SINC濾波器、14位DAC以及串行通信端口、內部寄存器、時鐘電路等部分組成。其系統結構與功能如圖1所示。
AD9857有三種工作模式：正交調制模式、單頻模式以及內插數模轉換模式。此處選取正交調制模式。AD9857的核心部分是內插濾波器與正交數字混頻器。內插濾波器通過在原始取樣值附近增加新的取樣值——零值來增加輸出信號的采樣率，但在時域中向數據插入零值時，信號將會在頻域上產生原始信號頻譜的鏡像。因此，還需通過低通濾波器將鏡像頻譜濾除。正交數字混頻器將內插后的I／Q信號與正交載波信號進行數字混頻，來完成上變頻過程。正交載波信號由直接數字頻率合成器DDS產生，其載波頻率可通過一個32位的寄存器控制，具有較高的頻率精度。
2 AD9857的初始化
AD9857的初始化主要是通過對一個串行接口配置AD9857及其內部參數的方式進行。AD9857提供了一個靈活的同步串行通信口，該串口兼容Motorola的6095／11 SPI協議及Intel8051SSR等協議，允許對配置AD9857的所有寄存器進行讀寫操作。同時，在支持單字節和多字節傳輸方式的情況下還可支持先傳MSB，或先傳LSB的傳輸方式，此處選用MSB方式，其串口管腳包括CS、SDIO、SD0、SCLK和SYNCIO。
AD9857的一個串口通訊周期分為以下兩個階段：
第一階段是指令周期，即對AD9857的指令字節的寫入。指令字節給AD9857的串口控制提供有關數據傳輸周期的信息，并可確定即將到來的數據傳輸是讀還是寫、數據傳輸?shù)淖止?jié)數以及傳輸?shù)牡谝粋�(gè)字節的寄存器地址。
第二階段是數據傳輸周期。每個通訊周期的前8個SCLK上升沿用來寫AD9857的指令字節，其余的SCLK上升沿是為了通訊周期的第二個階段，即AD9857和系統控制器間的數據傳輸。AD9857的所有數據傳輸在SCLK上升沿被寄存，在下降沿被送出。圖2所示是寄存器數據寫時序圖。
SYNCIO信號可用于串口同步。當傳輸一個周期后，為防止符號同步丟失，應使SYNCIO信號拉升為一高電平，并持續一個時鐘周期，而后重新拉低，即開始下一個通信周期。
