一、概述
對于城市大量的移動手機用戶來說，由于建筑物的遮擋，居民區的部分區域會出現信號盲區或信號弱的情況，直接影響手機用戶的網絡體驗。同時，一些高檔居民小區的高端用戶多，單用戶話務量大，這些區域對于網絡容量也有很高的要求。如何解決住宅小區的信號覆蓋和網絡容量問題，已經成為我們?nèi)找骊P注的課題。
周圍基站提供居民小區內的覆蓋通常存在一些盲點/區，尤其是室內1、2層。3、4層以上的室內覆蓋通常只能夠滿足基本通話要求，不能滿足TD的數據業務要求，而對于高層室內往往由于來自周圍多個小區的信號都很強反而產生干擾等問題。另外，周圍宏蜂窩小區的富余容量有限，對于較大的居民區難以滿足其容量要求。與此同時，居民的環保意識日漸增強，抵制電磁輻射的情緒比較大，在居民區附近選站址困難，居民小區建筑分布緊湊，僅通過宏基站來解決居民區覆蓋比較困難。
二、室外布線系統組網方式
眾所周知，室外網絡的覆蓋是連續的，而室內網絡的覆蓋則是離散的。連續覆蓋的室外網絡和離散分布的室內網絡共同完成了全網整體的覆蓋。因此針對特定的一片區域，必須將離散的室內覆蓋與室外網絡特定的環境結合起來，實現真正的室內外協同的覆蓋。
室外布線系統跟室內覆蓋一樣，主要采用大量小型的、低發射功率的天線安放在小區內，來達到覆蓋小區的目的，大量的天線通過隱蔽的饋線和基站設備相連接。室外宏站和居民區采用異頻組網方式。以下對居民小區覆蓋的兩種組網方式進行說明：
1． 室外宏站和室內微基站或單通道RRU共同覆蓋
在該居民區外圍附近找站點設置宏基站，以宏基站為主來解決居民區的覆蓋，然后在宏基站覆蓋盲點局部區域采用微基站或單通道RRU進行補盲覆蓋。適用的場景可以是小型或中型居民區。當居民區的規模不太大且無線環境不太苛刻時一般能取得較好的覆蓋效果。
2． 小區BBU+RRU的室內外分布系統覆蓋
室外布線系統是采用小功率多天線的設計理念，利用光纖、饋線、功分器、耦合器等無源器件和干放等有源器件將信號源的信號分布到室內外覆蓋目標區域的各個天線點，從而達到對室內外目標區域覆蓋的一種移動通信覆蓋系統。其優點是可以將信號分布到目標區域的每個角落，且每個天線口的功率較小，滿足環評要求，降低用戶心理抵觸情緒。室內外分布系統的天線一般采用美化的非智能天線，可以是全向天線，也可是定向天線。布線系統的結構組成原理圖見下圖所示。

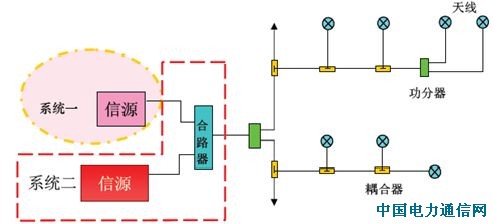

圖1 室外布線系統示意圖
室內外分布式基站由BBU和RRU組成，BBU與RRU分別承擔基站的基帶處理部分和射頻處理部分，各自獨立安裝，分開放置，通過電接口或光接口相連接，形成分布式基站形態。安裝完BBU 設備后，通過RRU 將無線信號引入居民小區各個預先選好的點，然后通過耦合器和分布式美化天線建成分布系統覆蓋。
三、室外布線系統覆蓋方式
一般來說，通過室內分布系統的建設可以解決居民區的網絡覆蓋和容量問題。但是居民區或者居民小區由于受到物業因素、業主因素或者投資成本等多種因素的影響，不一定都能夠實現完整的室內分布系統。對于不同的居民區，需要針對不同的條件選擇不同的解決方案。
1． 別墅小區的覆蓋
別墅小區樓層低，樓宇之間間距寬闊，高端用戶多，對網絡質量要求高。覆蓋重點主要是民居內部，由于別墅一般采用磚墻，可以通過室外信源對室內進行信號覆蓋，推薦使用BBU+RRU+全向偽裝天線的方式進行覆蓋。
由于BBU、RRU之間采用光纖連接，我們可以將RRU盡量靠近天線端口，天線單元采用全向偽裝天線，如全向鞭狀天線，增益為4dBi，全向天線放置在燈桿內，高度為2.5米左右。天線可以安裝在需要覆蓋的建筑中間，這樣可以對周圍的多套別墅進行覆蓋。BBU、RRU之間采用串行級聯，可以減少線路鋪設的難度。如下圖所示：

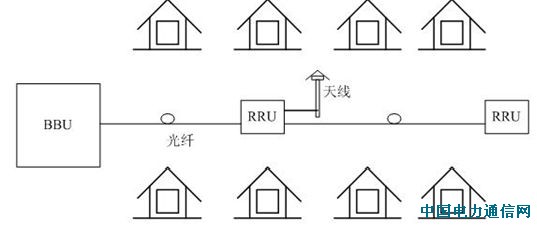

圖2 別墅小區覆蓋方式示意圖
2． 高層居民小區的覆蓋
高層居民小區的高端用戶比較集中，高層居民樓由于一般采用混凝土結構，樓板厚度大，采用室外信號穿透覆蓋的效果差，而且電梯一般在建筑物中間，一般為信號盲區，室外信號無法穿透，因此一般首選建立室內分布系統來實現信號覆蓋，同時可以適用這種小區的高話務量的要求。室內分布系統推薦采用大容量基帶池BBU+RRU+室內分布系統方式，解決覆蓋和容量問題，覆蓋方式示意圖如下圖示。

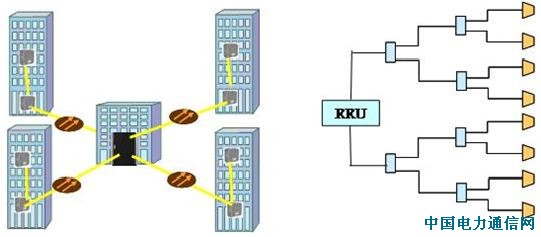

圖3 高層小區覆蓋方式示意圖
多數高層小區不具備實施室內分布系統條件，只能采取外部天線向室內打的方式，由于地面射燈天線往上覆蓋只能夠達到5-6樓的高度，因此還需要在上層增加天線，我們建議參照2G方式，采用樓頂安裝射燈天線往下發射，通過上下天線對打解決整棟建筑的覆蓋問題。關鍵問題需要控制好干擾，覆蓋方式示意圖如下圖所示。

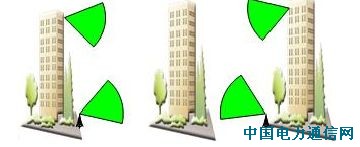

圖4 高層小區覆蓋方式示意圖（全部室外天線覆蓋）
3． 小高層建筑的覆蓋
小高層建筑在新建的城市建筑中占據了很大的比重，建筑物一般為板狀結構，可以通過外部信號照射實現建筑物內部的覆蓋，小高層建筑的高層信號質量一般比低層要好。在小高層建筑內部建立室內分布系統的難度比較大，投資也比較高，所以一般考慮在小區的公用地面建立分布系統。通過光纖分布系統可以有效解決饋纜損耗問題，而且光纖布線的施工量也比較小。小高層居民小區主要的解決方案通過BBU+單通道RRU+偽裝天線解決覆蓋。如果小區只是低層信號不好（6層以下），推薦采用燈桿天線實現低層的信號覆蓋。如果低層和高層信號都不好，一般在地面安裝偽裝天線，天線采用上傾角，從而同時實現低層和高層的覆蓋。
4． 公寓式小區
目前部分城市中也存在類似以前職工宿舍的單身公寓或者公寓式酒店，其構造是兩側為房間，中間有走廊，因此針對這種類型的住宅，有利于在其內部建設分布系統進行覆蓋，在每個平層的走廊安裝吸頂天線或者定向板狀天線（注：走廊有吊頂）往房間打，可以很好的解決其覆蓋問題�？刂坪锰炀�口出口電平，做好小區劃分，兼顧小區切換和容量需求。就可以較好的解決問題。
5． 老式居民區小區覆蓋
由于老式居民小區的建筑物的穿透損耗較小，一般也沒有電梯等類似的信號盲區，所以一般情況下老式居民小區盡量通過宏覆蓋信號穿透覆蓋。
另外老式居民小區的樓層一般不高，可以采用BBU+RRU+美化天線的模式進行小區覆蓋。在設計中采用 “多天線，小功率”的設計思路，使每棟建筑都可以視距看到分布天線，保證室內覆蓋只經過一次穿透損耗，可以達到很好的覆蓋效果。美化天線可以采用燈桿天線的形式。
四、居民小區覆蓋案例
以某小區覆蓋試點為例，采用了小容量基帶池BBU+單通道RRU的模式進行小區覆蓋，測試結果良好，達到設計要求。
在該案例中，采用燈桿狀天線，主要完成6層以下的信號覆蓋。設計中采用了“多天線，小功率”的設計思路，每棟建筑都可以視距看到分布天線，保證室內覆蓋只經過一次穿透損耗。設備分布及天饋示意圖如下圖所示：

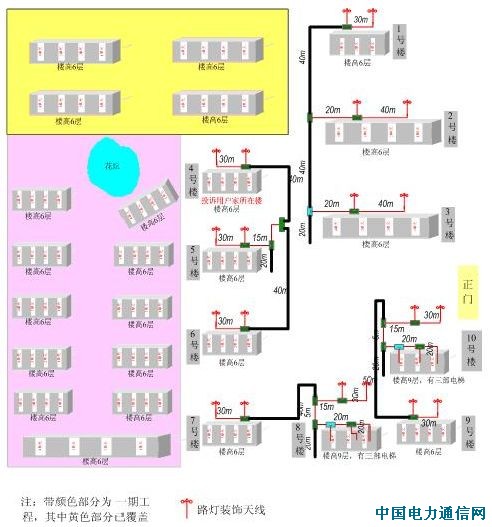

圖5 室外布線系統設備及天饋圖

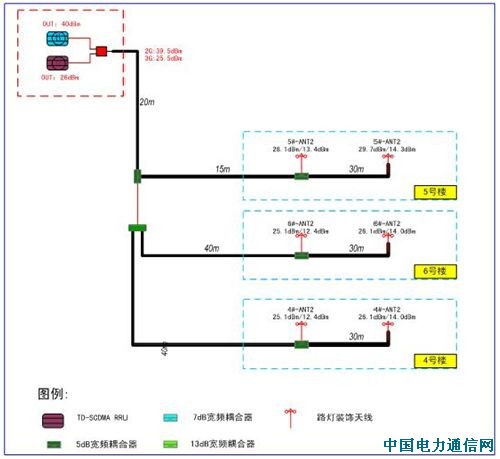

圖5 室外布線系統天線功率分布示意圖
五、總結
本文對采用室外布線系統解決居民小區的深度覆蓋問題進行了說明和分析，住宅小區的范圍包括建筑物內部和群落內建筑間的道路。目前，有些住宅小區由于本身樓宇分布密集的建筑格局對室外宏基站無線信號產生的阻擋和反射，造成室外宏基站覆蓋效果不佳，信號雜亂且無主信號；還有一些住宅小區由于周邊區域發展過快，臨近宏基站話務量已趨飽和，無法滿足小區的通話需求。建設室外布線系統，可以有效改善住宅小區信號覆蓋效果，減輕周邊宏基站的話務負荷，是住宅小區、工業園區、大學城等區域的高效補充覆蓋手段。
本文提到的居民小區覆蓋的部分解決方案，在實際網絡建設中可能會遇到很多特殊情況，需要通過具體分析，提出最優的綜合組網解決方案，全力打造TD-SCDMA精品網絡。
