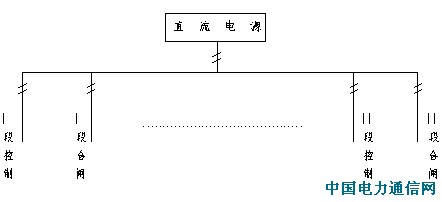

二、直流系統的監控
變電所的直流系統發生一點接地，不會產生短路電流，則可繼續運行。但是必須及時查找接地點并盡快消除接地故障，否則當發生另一點接地時，就有可能引起信號裝置、繼電保護及自動裝置、斷路器的誤動作或拒絕動作，有可能造成直流電源短路，引起電源開關斷開，使設備失去操作
電源，引發電力系統嚴重故障乃至事故。因此，不允許直流系統在一點接地情況下長時間運行，必須加強監測，迅速查找并排除接地故障，杜絕因直流系統接地而引起的電力系統故障。過去，各個變電站都有人值守，因而可以及時發現并處理其出現的異�，F(xiàn)象，保證變電站的安全穩定運行。目前，推行無人值守變電站，如何能在異�，F(xiàn)象剛出現時就及時發現并及時處理，是一個亟需解決的問題。在這種情況下，直流監控系統應運而生。它的主要作用就是把直流設備
信息及時采集上傳，并且實時對直流系統進行絕緣監測。這樣，維護人員可以及時發現設備運行的不正常狀態，及時處理，而不等其發展演變成事故。所以，直流監控系統的建立，可以節省人力物力，提高工作效率。目前使用的微機型的直流絕緣監測和電壓監視裝置靈敏度高，正、負母線絕緣同時降低時也能進行監測，并帶有分支回路在線監測裝置，能指出絕緣下降或出現接地故障的回路，大大縮短了查找直流系統接地故障的時間。我公司在總變電所使用了一套在線監測系統，裝置利用了信號相位鎖定、超前校正及跟蹤積木式結構等技術，從而根本上解決了判斷數據不全、選線不準等弊病。

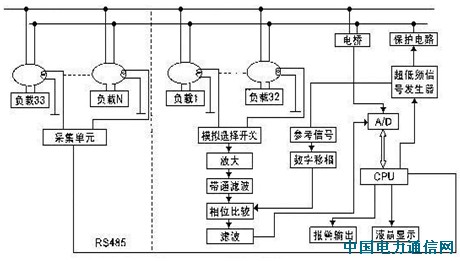

圖三
直流系統監測裝置結構圖
根據直流系統的特殊性，此裝置的測量從測量?jī)?nèi)容區分，可分為兩大部分，一是母線監測，在線實時監測并顯示兩段母線電壓，一旦系統出現過壓、欠壓情況，則自動報警；二是分支回路查循，并顯示接地電阻阻值，還能自動分辨兩條或兩條以上支路同時接地的故障。實際使用效果較好，能夠及時反映出直流系統的運行狀況，消滅了事故隱患。但目前其它變電所尚沒有能夠有效監測識別分支回路絕緣的措施，考慮盡快完善。

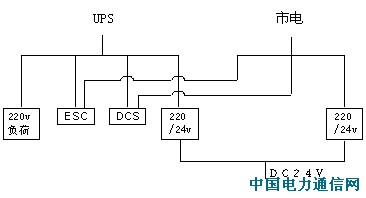

同時，對于UPS
電源直流環節的監測，尤其是蓄電池端電壓的監測，尚需要做一些細致的工作。在電池處在浮充狀態下時，每節電池間的電壓差不應相差太大，一般越小越好。如超過一定值時（如1V），應引起足夠的重視：有可能有電池容量變小或損壞。如果及時識別出工作狀態較差的電池，就可以對其進行單體活化，提高其工作性能，從而提高電池組的整體性能。
三、蓄電池的維護
蓄電池做為直流系統中的儲能元件，是系統可靠運行的核心部件。做好蓄電池的日常維護，才能保證外界
電源中斷時發揮其應有的作用。由于鎘鎳蓄電池維護量大，故障率高，現在廣泛應用一種免維護密封鉛酸蓄電池，簡稱閥控蓄電池。因?yàn)槭侨芊怆姵兀瑹o(wú)須加水，這給維護帶來很多好處的同時，也給監測和維護帶來困難。
"免維護"這一名詞又給使用者帶來認識上的誤區，導致使用者放松對蓄電池的日常維護管理。廠家說明書上標注的壽命是有前提的，要在規定的運行溫度，標準的充放電方式（包括負載大小）下運行，實際上這些條件，只有在實驗室才能達到。多年的使用經驗證實，實際壽命與標注壽命還是有很大差距的。如下表所列，為我公司07年部分直流屏蓄電池實際放電實驗所得結果：
|
安裝地點 |
投用日期 |
放電容量
（AH） |
電池情況評價 |
備注 |
|
一開 |
2004.3 |
55 |
合格 |
|
|
三開 |
2001.3 |
41 |
9＃、15＃電池劣化嚴重 |
|
|
四開 |
2004.3 |
60 |
合格 |
|
|
五開 |
2001.3 |
46 |
1、4、6、9、12號電池已經劣化 |
|
|
六開 |
2001.3 |
50 |
基本合格 |
曾更換過部分冒堿電池 |
|
七開 |
2001.3 |
36 |
6號電池已經嚴重劣化 |
|
|
八開 |
2001.8 |
48 |
2、5、8、15、18號電池已經開始劣化 |
|
|
九開 |
2003.9 |
52 |
合格 |
|
|
十開 |
2004.3 |
57 |
合格 |
|
|
十一開 |
2001.9 |
47 |
14、17號電池已經開始劣化 |
|
|
十三開 |
2004.3 |
60 |
合格 |
|
|
十四開 |
2004.3 |
52 |
合格 |
|
|
十五開 |
2003.10 |
60 |
合格 |
|
|
十六開 |
2004.4 |
35 |
將6號電池去除后進行放電活化。放電35AH時其余17節電池電壓均在11.7V以上 |
離線測試結果6號電池嚴重劣化，8＃落后，其它電池合格。 |
|
十七開 |
2002.5 |
50 |
基本合格 |
|
可以看出，標注十年壽命的蓄電池，實際使用壽命大相徑庭。通過對影響蓄電池使用壽命的因素進行分析，有的放矢，才能采取有效應對措施，充分發揮其功效。影響閾控蓄電池壽命主要有如下幾個因素：
�、瘛⑿铍姵氐钠ヅ浣M合。蓄電池在加工生產中不可能做到每只電池的充放電特性完全一致，到了用戶手中更沒有挑選的余地了。在使用中，用同一個充電
電源，又向同一負荷放電，久而久之，個別電池由于特性差別越來越大，而影響整個裝置的性能。
�、�、蓄電池的工作溫度。工作溫度是影響蓄電池使用壽命的一個決定性因素，而大多數人對此認識不足。適宜的電池運行環境溫度為20℃－25℃，對照生產廠家提供的溫度／壽命特性表，可以看出當環境溫度超過25℃后，每升高10℃電池壽命幾乎就要縮短一半，例如：對5年期壽命的電池，當環境溫度為35℃時，實際壽命只有2.5年，如果再升高10℃達到45℃時，其壽命只有約1.25年了。加上安裝閾控蓄電池的配電室，為防小動物入室，門窗都比較封閉，室內溫度還要升高，對蓄電池的運行極為不利。
�、�、蓄電池的浮充電的工作狀態。這一點也是影響蓄電池使用壽命的一個關鍵因素。目前，蓄電池大多數都處于長期的浮充電狀態下，只充電，不放電，這種工作狀態極不合理。大量運行統計資料表明，這樣會造成蓄電池的陽極極板鈍化，使蓄電池內阻急劇增大，使蓄電池的實際容量(Ah)遠遠低于其標準容量，從而導致蓄電池所能提供的實際后備供電時間大大縮短，減少其使用壽命。如果市電一直處于正常的供電之中，蓄電池就沒有工作的機會，就有可能長時間浮充而損壞。有的“養兵千日”，一旦到“用兵一時”的時候卻無法使用，甚至造成很大的損失，所以，要定時進行人為的強制放電工作，這樣不但可以活化電池，還可以檢驗直流系統是否處于正常狀態，并可以使操作人員熟悉直流供電系統的使用。
�、�、蓄電池的過度放電或過度充電。蓄電池被過度放電是影響蓄電池使用壽命的另一重要因素。這種情況主要發生在交流停電或充電模塊損壞后，蓄電池組為負載供電期間。當蓄電池被過度放電到輸出電壓為零時，會導致電池內部有大量的硫酸鉛被吸付到電池的陰極表面，在陰極板上形成的硫酸鹽越多，電池的內阻越大，電池的充、放電性能就越差，其使用壽命就越短。過充電會使電池冒液。在電池外表及連接片上產生墨綠色氧化物，腐蝕構件，降低絕緣，使自放電增加。如果電池使用不當，長期處于過充電狀態，那么電池的柵板就會變薄，減少極板有效面積，容量降低，會縮短使用壽命。
�、酢⑿铍姵氐氖盒铍姵厥彩怯绊懫涫褂脡勖囊蛩刂�，蓄電池失水會導致電解液比重增加，電池柵板的腐蝕，使蓄電池的活性物質減少，從而使蓄電池的容量降低而導致其使用壽命減少。當失水
5.5％時，容量降到75％；失水達到25％時，容量基本消失。
總之，直流系統的問題在很大程度上是電池的問題，只要正確使用電池，并經常對電池進行維護，就能使其保持良好的狀態，也就解決了直流系統的關鍵問題，就能保證直流系統隨時處于正常工作狀態，也就可以使設備在安全的環境中工作。
以上就我公司廣泛使用的直流系統的配置、監測及蓄電池維護等方面的實際體會做了簡單的闡述。直流系統在工業企業控制系統中的作用舉足輕重，是實現
自動化控制的基石，因此，采取積極有效措施，持續改善及提高直流系統的穩定性，合理配置直流系統，將是一個值得研討的課題。
