在安裝室外設備的同時要考慮室外設備的日常防護措施。在我們采用的室外架高天線設備有相應的配套防水和防雷接地套件。
2.4網絡管理
Alvarion 在提供設備同時提供網管軟件一套，其網管功能是目前
市場上所有無線產品功能最全使用最方便的。設計采用菜單選項方式，顯示直觀。
主要功能如下：
設置無線網絡參數
軟件升級
信號強度指示
功率調節
wep加密設置
無線設備的IP地址設定
收發包數據統計功能
IEEE802.11參數設置
無線設備的遠程復位缺省參數的調用。
管理權限
3、設備選型
3.1無線網橋
我們選用了以色列奧維通公司的BreezeACCESS VL高速無線網橋產品。BreezeACCESS VL高速無線網橋提供10/100Mbps以太網接口和獨立快捷的系統架構。
產品主要特性：
BreezeACCESS VL高速無線網橋具備豐富的特性，確保連貫、可靠的聯網業務，這些特性包括：
● 采用OFDM(正交頻分多路復用)技術，確保高速數據速率，最高可達11MHz、頻譜利用率高，并有優異的抗干擾和多路徑效應的能力
● 點對多點系統
● 支持近距離的非視距傳輸
● 室內-室外架構確保了前所未有的覆蓋范圍及可靠性
● 自適應調制方式(BPSK, QPSK, 16QAM, 64QAM)，可根據無線鏈路質量自動選擇合適的速率以 達到最佳性能
● 強大的QOS機制
● 豐富的過濾方式，可對IP地址和MAC地址
● 對802.11，VLAN透明
● 極高的系統性能、接收靈敏度
● 與任何標準以太網交換機及路由器兼容
● 高性能價格比的室內/室外分體式結構
● 基于HTTP的瀏覽器管理工具，操作簡便，可進行單個設備的管理和無線方式軟件升級
BreezeACCESS VL系統組件：
BreezeACCESS VL產品是室內/室外分體式結構，每個設備都由室內單元（IDU）和室外單元（ODU）兩部分組成，室內和室外單元之間使用CAT-5低損耗屏蔽纜線連接，傳輸
電源、
信息數據、管理控制信號。
1） AU-D-SA-5.8-120.VL（主站）
是包含10/100Mbps自適應網絡接口、電源接口的室內單元以及室外射頻單元，工作在5.725-5.850GHz頻段，基站設備的吞吐量為54Mbps； 120度扇區天線；110-220 VAC
電源.。
2） SU-E-5.8-54-BD-VL（分站）
54Mbps 速率，支持連接網絡，可外接高增益天線，支持遠距離傳輸。
3.2網絡交換設備
中心站采用24口可網管的思科2950以太網交換機，分站采用可網管的16口
華為交換機。
3.3 PCM綜合接入設備
在中心選用IDM-240T集中型綜合業務復用設備，在分站選用IDM-30CN綜合業務接入設備，IDM-30CN設備，可通過各種接口卡，將話音、數據、圖像等信號通過電纜或光纖傳輸，延伸到各用戶區域。
3.4 TDMoP分組電路仿真設備
選用TDMoP-1分組電路仿真設備。 通過IP網透明傳輸成幀、未成幀E1和分幀E1（N*64K）信號,符合G.703相關規定； 符合Metro Ethernet Forum/IETF Pseudo-Wire Emulation Edge to Edge (PWE3)標準。
1/2/4/8個E1電路、1個10/100Base-Tx數據口和1個10/100Base-Tx上行口。
提供L2或L3選擇，選擇L2時，能獲得較高的帶寬利用率，可在WLAN上傳輸更多 的E1端口；選擇L3時，傳輸包的尋址基于IP地址，可穿透路由器等復雜網絡設備。
點對點，點對多點連接，滿足不同應用需求。
可平滑多達32ms網絡延時。
輸出時鐘源可選：內時鐘、外時鐘、網絡適配時鐘或從E1接收線路提取時鐘。
E1
信息在分組交換網絡（Packet Switched Network）上的傳輸具有嚴格的Qos保證。
3.5VOIP設備
選用RT-CCP1000S 作為VOIP產品。
RT-CCP1000S是既順應VoIP通信發展趨勢，又兼容傳統電路交換方式。支持多點VoIP組網，可廣泛應用于中小型企業內部辦公通信網絡、以及語音網關等應用。
CCP2400語音網關系列是高
智能、多用途的VoIP接入網關�？梢允褂肅CP2400系列網關通過各種寬帶接入方式向用戶提供語音和傳真業務。
4. 各種業務傳輸通道的主、備自動切換
第二通信通道系統依托無線網絡技術，并針對電力系統的自有特點進行了有針對性的設計，以實現在光纜中斷后電力系統的正常通信不受影響。
4.1遠動數據和自動抄表數據的主、備通道切換
遠動數據和自動抄表數據的主、備通道切換由調度
自動化主站軟件控制，主站同時接收主備通道數據，但只對主通道數據進行處理，當主通道中斷無上傳報文時轉而處理備用通道的數據，切換時間為0秒。
4.2語音業務的切換
因?yàn)楣馔ㄐ畔到y(tǒng)和擴頻通信系統同時提供語音業務，所以每個變電站、供電所都有兩種語音通信方式互為備用。
4.3視頻、供電所MIS、OA辦公自動化業務的切換網絡信號自動切換功能的實現：

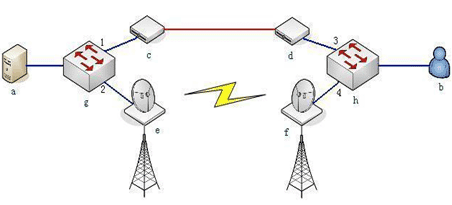

系統邏輯結構圖
系統結構說明：
系統由交換機、光傳輸設備、無線網橋等設備組成，在兩個遠端之間放置兩臺交換機，利用三層交換機的高級功能實現雙鏈路的相互備份與自動切換。
系統功能實現方式：
用戶b與服務器a進行通信，通過交換機g和交換機h中連接的兩種鏈路有線和無線進行傳輸，當光纖傳輸設備c和d之間的光纜連接正常時，通過設置STP（生成樹）協議，使交換機g的2端口處于阻塞狀態，拒絕接受由交換機H的4端口發送過來的數據，這樣就可以避免在網絡中產生環路而形成廣播風暴。當光纖傳輸設備c和d之間的光纜連接中斷時，交換機g會監測到1端口的鏈路發生故障，無法傳輸數據，這樣就會重新檢查各個端口的連接狀態，檢查完畢后，交換機g發現2端口可以進行數據傳輸，并將2端口的狀態轉換為轉發狀態，這樣2端口就可以接收交換機H的端口4發送過來的數據。這樣的鏈路切換對用戶來說是完全透明的，形成了可靠的雙鏈路備份。
四、效果檢驗
整個系統安裝調試完畢后，我們組織有關技術人員進行了初驗收，首先測試了系統帶寬，空間帶寬為54M/每三個站，實際帶寬為26-32M/每三個站，在圖象傳輸為24楨/秒800*600分辨率，每站同時傳輸4路圖象，其他所有業務全部開通的情況下，帶寬資源足夠。數據傳輸誤碼率和網絡丟包率達到要求。人為將光纖通道斷開，經測試遠動實時數據主備通道切換時間0秒，滿足遠動數據的實時性要求；網絡主備通道切換時間為60秒。整個系統達到了設計目標。
五、結束語
我公司在光通信網絡的基礎上利用無線局域網技術成功組建了無線寬帶備用網絡，從而實現了有線和無線網絡的融合，在
網絡安全性、可靠性、帶寬等方面得到了極大的提高。
武強供電公司電力綜合業務冗余備份網絡的投入運行使得武強電網的安全經濟運行有了堅實的后盾，使我公司的
信息化管理水平躍上了一個新的臺階。
