摘 要：為了提高高電壓設備維修實效性，實現設備的狀態檢修，因而國家電網公司提倡對高壓電氣設備進行狀態在線監測。然而目前國內的在線監測廠家都面臨著電力設備的干擾問題；本文結合政平500KV換流站高壓電氣設備狀態在線監測系統的實際實施過程，分析了高壓電氣設備狀態在線監測系統在換流站應用時所受的干擾；結合實際應用的過程，實踐出了一些有效抗干擾措施。
關鍵詞：換流站；高壓電氣設備狀態在線監測；傳感器；干擾；抗干擾措施
0 引言
目前，在線監測系統在電力系統中的應用已開始日漸普及，高電壓電氣設備狀態在線監測系統在實際應用中，眾多的干擾直接影響著傳感器的測量精度和測量數據的準確性等在線監測系統的各個環節，關系著狀態檢修的實施效果。干擾現象十分復雜，而較為突出的干擾則是電磁干擾和交直流混合運行對電網的干擾以及最普遍的工頻干擾。下面就結合政平換流站的高壓電氣設備狀態在線監測項目淺談一下?lián)Q流站的主要干擾要素和高壓電氣設備狀態在線監測系統的抗電磁和工頻等干擾的措施。
1 干擾分析
政平500kV換流站電氣設備在線監測系統為分層分布式在線監測系統，其監測內容有：對電容器，測量主絕緣泄露電流、介損tgδ及電容量；對氧化鋅避雷器，測量泄漏全電流、阻性電流和功耗；另外還監測和記錄現場溫度、濕度等環境參量。該類裝置的系統結構圖見圖1，站方在線監測站系統通過現場總線（LonWorks現場總線）控制就地監測終端，并采用電話撥號方式將數據遠傳至局方在線監測主站。局方在線監測主站系統包括數據庫服務器和應用服務器以及WEB查詢工作站三大部分，數據服務器完成數據的存儲、數據的維護以及與其他系統接口的功能，應用服務部分主要完成數據的處理、查詢、分析和診斷。站方在線監測站系統完成對所管轄終端裝置的同步測量控制、通信管理、數據收集、數據處理、存儲；數據的查詢顯示、分析功能；并將有關數據上傳局方主站系統。就地監測終端完成信號的調理、模數轉換和預處理并上傳波形數據及計算結果。
圖1 高壓電氣設備狀態在線監測系統組成圖站

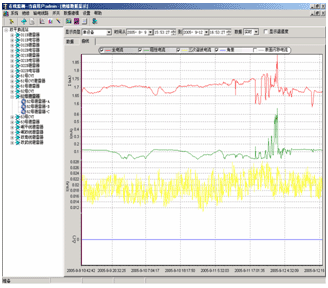

按照圖一系統結構進行施工安裝后，高壓電氣設備狀態在線監測系統測得62#母避雷器設備的數據波形如圖2。
圖2 62#母線避雷器數據波形
由圖2可見，由于干擾導致在線監測測得的全電流數據為5mA左右，而實際的全電流值則在1.8 mA左右，造成了數據的嚴重失真。
結合系統和避雷器設備的實際安裝情況和圖一的系統結構進行分析，得出換流站高壓電氣設備狀態在線監測系統可能存在的主要干擾源有①靜電感應，是由于兩條支電路或元件之間存在著寄生電容，使一條支路上的電荷通過寄生電容傳送到另一條支路上去，因此又稱電容性耦合；②電磁感應，當兩個電路之間有互感存在時，一個電路中電流的變化就會通過磁場耦合到另一個電路，這一現象稱為電磁感應。例如變壓器及線圈的漏磁、通電平行導線等；③漏電流感應，由于電子線路內部的元件支架、接線柱、印刷電路板、電容內部介質或外殼等絕緣不良，特別是傳感器的應用環境濕度較大，絕緣體的絕緣電阻下降，導致漏電電流增加就會引起干擾。尤其當漏電流流入測量電路的輸入級時，其影響就特別嚴重；④射頻干擾 ，主要是大型動力設備的啟動、操作停止的干擾和高次諧波干擾。如可控硅整流系統的干擾等；⑤工頻干擾，換流站各種工作頻率非常復雜�，F(xiàn)場系統除了易受以上干擾外，由于系統工作環境較惡劣，還容易受到機械干擾、熱干擾及化學干擾等。其次，信號傳輸通道是控制系統或驅動器接收反饋信號和發出控制信號的途徑，因為脈沖波在傳輸線上會出現延時、畸變、衰減與通道干擾，所以在傳輸過程中，長線的干擾是主要因素。任何電源及輸電線路都存在內阻，正是這些內阻才引起了電源的噪聲干擾，如果沒有內阻，無論何種噪聲都會被電源短路吸收，線路中也不會建立起任何干擾電壓。
因此，需要對系統的各個環節進行針對性的抗干擾措施。
2 抗干擾措施的具體實施
2．1 傳感器的抗干擾措施
隔離，高壓電氣設備狀態在線監測中使用的傳感器采用穿芯式傳感器，把對電磁干擾敏感的傳感器隔離開來，使它們不發生電氣的聯系；屏蔽，導磁性能好的導體和導電性能較好的材料（例如銅、冷扎鋼、鋁等）作完整的屏蔽。高壓電氣設備狀態在線監測改進時使用的傳感器采用冷扎鋼封閉處理，安裝時將其固定在封閉的筑鋁防水盒中，有效的進行電氣和電磁的屏蔽，從而切斷干擾源和被干擾對象之間的電力線，以免除電容性耦合的電器和電磁干擾；良好的屏蔽接地，當導線的長度小于工作信號波長的1/20時，采用單點接地式，否則采用多點接地式。接地的長度盡可能短。
2．2 信號傳輸和處理的抗干擾措施
①使用雙屏蔽加密同軸電纜，具有很好的絕緣性能和屏蔽效果。這樣，防止由于接觸引入的干擾和泄露引起的信號變化；②搭接，把一定的金屬部件機械地連接在一起來實現低電阻的電氣接觸，保證系統電氣性能的穩定時，系統做了了幾點改進， a.盡可能用同樣的金屬搭接，保證搭接的直流電阻不大于25毫歐。b.對不同金屬進行搭接要注意各種金屬在電化學序列表中的相對位置。電位差要盡可能小，并有合適的防腐蝕措施。c.修整搭接表面，清洗所有配接表面,以便得到最大的接觸面積。為防止氧化，搭接后立即涂復保護層。d.對于永久性搭接,使用熔焊或銅焊、錫焊連接所有的接合面。射頻搭接采用永久性搭接。e.不允許用螺栓或螺釘?shù)穆菁y來完成射頻搭接。f.壓緊所有的射頻襯墊。幫助實現對射頻騷擾的抑制。③信號電纜屏蔽層采用360度搭接的方式與電纜接頭焊接（即電纜屏蔽層與接頭360度接觸）.④信號就近數據化，將信號處理的監測終端放在離信號源最近的位置，近而減少了信號的干擾，從而保證了信號的準確性和真實性。⑤屏蔽接地（模擬信號的屏蔽層的接地）工作接地，工作接地按工作頻率采用不同的接地方式。工作頻率低的（小于1MHz）采用單點接地式，即把整個電路系統中的一個結構點點看作接地參考點，所有對地連接都接到這一點上，并設置一個安全接地螺栓。工作頻率高的（大于30MHz）采用多點接地式，即在該電路系統里，用一塊接地平板代替電路中每部分各自的地回路。其主要原因是接地引線的感抗與頻率和長度成正比，工作頻率高時將增加共地阻抗，從而將增大共地阻抗產生的電磁干擾。工作頻率在上述兩者之間的可采用混合接地方式。電纜的屏蔽層與屏蔽機箱之間360°搭接，使其滿足啞鈴模型的要求。接地電阻一般要求接地電阻小于4Ω。
2.3 其他環節的抗干擾措施
數據傳輸?shù)目垢蓴_措施①電路的屏蔽體，即用屏蔽材料將電磁輻射源屏蔽起來，并將屏蔽體接地，以降低電磁輻射的干擾。屏蔽體內的電路電地線只能一點接屏蔽體，而不得利用屏蔽體作返回導體②使用加密屏蔽雙絞線，數據傳輸采用及加密屏蔽雙絞線代替兩根平行導線是抑制磁場干擾的有效辦法。原理是每個小絞紐環中會通過交變的磁通，而這些變化磁通會在周圍的導體中產生電動勢，它由電磁通感應定律決定，相鄰絞紐環中在同一導體上產生的電動勢方向相反，相互抵消，這對電磁干擾起到較好的抑制作用。③屏蔽接地，采用了信號傳輸處理中的360°搭接方法，使其滿足啞鈴模型的要求。④ 系統的接地，將各電子器件的工作接地應連在一起，通過一點與安全接地網相連；工作接地網各點的電位盡量保持一致。
3 抗干擾措施的效果

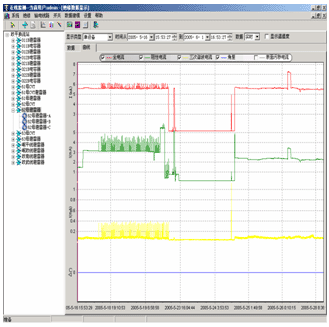

系統通過以上的改進后，高壓電氣設備狀態在線監測系統測得62#母避雷器設備的數據波形如圖三。
圖3 62#母線避雷器數據波形
由圖3可見，經過一些有效的抗干擾措施后，測得62＃母線避雷器的全電流的值為1.8 mA左右。其他的數均達到了理想效果。
4．結束語
分析了高壓電氣設備狀態在線監測系統在應用時所受到的干擾。在針對性的實施了一系列的抗干擾措施后，取得了較好的效果。
總結了高壓電氣設備狀態在線監測系統在應用時的一些有效的抗干擾措施。
參 考 文 獻
[1] 陳 窮。電磁兼容性工程設計手冊[M]。北京：國防工業出版社，1993。
[2] GB/T17626.8-1998，工頻磁場抗干擾試驗[S]。
[3] 吳茂林，崔 翔。變電站地電位差對屏蔽電纜的電磁干擾分析[J]。高電壓技術。
[4] 黃 海，張 輝，華棟。變電站的電磁干擾及電磁兼容問題[J]。電力建設，2002，23（2）：32-33。
[5] 高攸綱。電磁兼容總論[M]。北京：北京郵電大學出版社，2001。
[6] 甘甫烷，周佩白，陳文針。使用FDTD進行屏蔽盒的屏蔽效果分析[J]。高電壓技術，2001，27（3）：22。
[7] 錢冠軍、張國清等．變電站高壓電氣設備在線監測系統說明書．武漢高壓研究所華電公司。
