多經總公司辦公大樓及新城區用電服務大樓內固話全部使用公司行政交換機的號碼資源，由行政交換機房進行統一的規劃和管理。

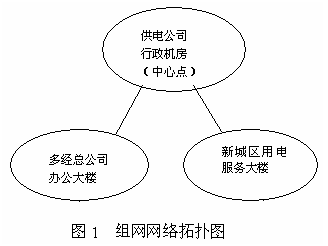

網通公司為這兩個點完成光纖的聯通，包括光纜的布放、焊接工作，光路衰耗在正常值范圍內。此光路為多經總公司辦公大樓和新城區用電服務大樓與公司行政交換機房連接的通路。
中心點（公司行政機房）完成對遠端（多經總公司辦公大樓和新城區用電服務大樓）的放號工作，并通過配線架實現與本端綜合接入設備對接工作。遠端需將大樓內各個房間的用戶電纜連接至本端配線架，再將配線架與本端綜合接入設備對接良好。
CV60-240A+4E綜合接入設備技術參數：
①光纖接入設備固定接口（單纖或雙纖）為4路10M/100M網絡接口/RS232接口。
②光纖接入設備具備擴展槽位，具備E1擴展卡、語音擴展卡、預留視頻會議擴展接口及圖像監控?cái)U(kuò)展接口。
③光口物理接口支持雙芯光纖傳輸；支持單芯光纖傳輸（單纖無中繼最遠能支持120KM傳輸）；支持SC光纖接口。
④平均發送光功率與光源類型、標稱波長、光纖類型有關，應滿足表1要求。
表1 光纖接入設備的平均發送光功率
|
速率
bps |
光源類型 |
平均發送光功率dBm |
|
單模系統 |
|
雙芯 |
單芯 |
|
波長1310nm或1550nm |
波長1310nm/1550nm |
|
155M |
LD |
≥-10 |
≥-20 |
⑤光接收靈敏度是指誤碼率(BER)不劣于1×10-11時，在緊接連接器前的光纖點處測量的最小接收光功率，光纖接入設備的光接收靈敏度見表2。
|
速率
bps |
光源類型 |
接收靈敏度dBm (BER≤1×10-11) |
|
單模系統 |
|
雙芯 |
單芯 |
|
波長1310nm或1550nm |
波長1310nm/1550nm |
|
155M |
LD |
≤-32 |
≤-28 |
⑥光接入設備的接收功率動態范圍是當BER≤1×10-11時，在光連接器之前的光纖點處實測最大接收功率與實測光接收靈敏度之差。雙纖該指標應≥25dB、單纖該指標應≥15dB。
⑦語音接口擴展卡要求
每塊語音擴展卡可以提供16路語音接口，語音接口性能要求如下：
·阻抗特性：200Ω+680Ω/0.1μF。
·頻率特性：300-3400Hz（-0.6-+3dB）。
·衡重雜音：≤-65dBmop。
·環阻特性：≤1800Ω。
⑧語音接口功能要求如下：
·提供局端語音環路接口。
·提供遠端語音環路接口。
·單端設備可提供九路以上接口。
根據實際應用具備擴容和擴展功能，最少擴展60路以上用戶。目前，公司下屬多經總公司辦公樓固話部分已經采用此種方案施工完畢，光纖傳輸通道和綜合接入設備運行正常，用戶使用狀況良好。
3.結束語
平頂山供電公司的交換機遠程組網建設，遵循經濟性、實用性、可管理性、高安全性、可擴展性和穩定性等有關原則，采用專線接入方式，一次性解決了電力專網當中由于部門搬遷，造成固話網遠距離延伸的實際問題，不僅滿足了電力
專網號線管理的要求，同時也為電力系統通信及辦公
自動化業務的擴展和更新解決了線路架設和投資的根本問題。
參考文獻：
[1] 《數字信道上使用的綜合復用設備進網技術要求及檢驗方法》
[2] 《路由器設備技術規范－低端路由器》
