黎建華 廣西桂東電力股份有限公司調度中心
摘 要：對廣西桂東電力屬下的老變電站進行綜合自動化改造，實現無人值守的必要性，并對在改造過程中所遇到的問題進行分析，并提出對變電站綜合自動化系統需要改進的一些建議。
關鍵詞：常規變電站 綜合自動化 改造
引言
近年來隨著用戶對提高供電質量要求的日益高漲，電網的自動化系統作為現代化電網安全、經濟、優質運行的主要支柱之一已越來越為人們所重視。搞好電網的自動化系統工程的可靠性是調度管理部門和規劃部門共同關心的問題，特別是電網變電站實行無人值班，在減員增效、節約生產成本、提高電網管理的自動化水平及加快電網建設等方面發展都具有重要的意義。變電站自動化系統是技術含量大的一個系統工程，其包含了工業自動化、人工智能分析、網絡通訊等多方面的先進技術，是社會科學發展的成果。變電站綜合自動化是電網調度自動化的基礎和信息源之一，正確的信息采集、預處理、可靠的流動以及合理的利用是它的目標。
我公司的合八變電站、林水變電站和旺甫變電站都是70、80年代的老變電站，雖然在90年代初實現了微機遠動系統，但現在還是不能滿足電網管理的發展需要。從2005年起對具有“兩遙”功能的110KV常規合八變電站、林水變電站進行變電站綜合自動化系統改造。通過對多個廠家和兄弟單位進行了調研、考察，并進行多次的組織討論、充分比較，我們采用了技術先進、成熟可靠、經濟實用、改造方便的原則，最后確定在合八變電站選用許繼集團的CSC2000和在林水變電站選用北京四方繼保自動化股份有限公司的CSC2000變電站綜合自動化系統。經過改造后的合八變電站現已經能夠?qū)崿F(xiàn)無人值守,具有“三遙”功能,可由調度員遠方控制開關的分合、電容器的投退等。林水變電站還在緊張地進行著變電站的綜合
自動化系統改造。
1 常規變電站的系統結構與特點
廣西桂東電力的110KV合八變電站、林水變電站及旺甫變電站原來都是采用常規變電站。常規變電站的控制屏、繼電器、載波通訊、遠動裝置及“五防”系統全部都是集中于主控室內，而且它的繼電保護裝置都是采用集中布置方式。所需采集的開關量和模擬量全部都是由控制電纜引入到主控室內。
變電站綜合自動化技術是將變電站的二次設備(包括控制設備、信號器具、測量?jī)x表、繼電保護裝置、自動裝置、遠動裝置等)利用微機技術，經過功能的重新組合，實現
信息共享，對變電站實施自動監視、測量、控制和協調的一種綜合性的
自動化裝置，它是變電站的一種技術裝備。
2.1.1 間隔層的分布式綜合設備
它是把模擬量、開關量數字化，實現保護功能，上送測量量和保護
信息，接受控制命令和定值參數，是系統與一次設備的接口。
2.1.2 站內通訊網
它的任務是搜索各
智能設備的上傳
信息，下達控制命令及定值參數。
2.1.3 變電站層的監控及通訊系統
它的任務是向下與站內通信相連，使全站
信息順利進入數據庫，并根據需要向上送往調度中心和控制中心，實現遠方通信功能；此外，通過友好的人機界面和強大的數據庫處理能力實現就地監視、控制功能，是系統與運行人員的接口。

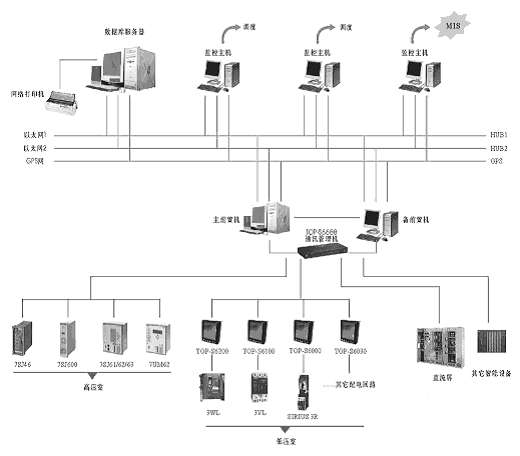

2.2 變電站自動化系統網絡結構圖
2.4 系統特點
系統具有數據采集及處理、監視及控制、通訊、人機接口四個模塊，五防系統，及仿真培訓模塊則可根據需要而增減，系統能適應各種不同的硬件配置。系統采用模塊化、分布式結構，保護及測控裝置組成微機網絡，所有控制、保護、測量、告警等信號均在就地單元內處理，經LonWorks現場總線網絡傳輸至主控室的監控計算機。整個系統簡單可靠，可擴展性強，并具有良好的經濟性，數據采用模塊考慮了站內通訊網LonWorks的雙重化及雙機熱備用，增加冗余，提高了系統的可靠性，保證數據不會丟失。
該系統是采用中文Windows NT(WORKSTATION4.0/SERVER4.0)的操作系統。是開放式結構，有多種應用程序接口，可通過輔助定值生成工具生成各種測控點及數據庫，亦可通過簡單易學的控制語言進行各種邏輯運算及控制，報警分類瀏覽，操作員權限分組，友好美觀的圖形界面等。
3 應注意的問題
3.1 不同產品的接口問題
接口問題是變電站自動化系統與調度自動化系統之間的連接必須妥善解決的重要問題，它包括數據的格式、通訊規約等技術問題。當調度自動化系統與變電站自動化系統是使用不同的廠家的產品時，可能會出現數據格式、通訊規約不同而無法在調度
自動化系統中得到正常運行。
3.2 廠家產品質量的問題
廠家產品質量問題是指某些廠家僅為了追求自己經濟利益，而忽視了產品的質量，產品的結構設計不合理、可靠性差等問題，缺乏了起碼的質量保證，從而會使在投運的變電站
自動化系統問題多多。
3.3 系統抗干擾的問題
系統抗干擾問題是指當變電站
自動化系統在高溫低溫、雷電沖擊、耐濕、靜電放電干擾、電磁輻射干擾等環境下的實際情況下，該系統是否能夠正常運行。
3.4 變電站與調度的通訊通道問題
通訊通道問題是指在特定的條件下，變電站與調度之間的通訊可能出現的通訊問題。我公司的變電站、電廠與調度之間的通訊手段主要還是靠載波通訊，通道問題變得十分突出。如林水變電站，它的站址是在廣西蒼梧縣境內，距賀州市有150千米，載波通道需經我公司的旺甫變電站(蒼梧縣境內)、賀州市境內的信都變電站、合面獅水電廠，途中還有多個T接點，載波信號由林水變電站傳至調度主站時衰減嚴重，信號的可靠性下降了許多，導致遠動信號的誤碼率增高。
4 解決的辦法
當在選購變電站綜合自動化系統產品時，最好是選擇知名度較大公司的產品，如深圳南瑞、煙臺東方電子、許繼集團等產品，這樣的產品質量才會有保障。接口問題方面，在簽訂合同時就應該與廠家協商好，變電站綜合
自動化系統應向調度主站系統的接口技術靠攏，以免在設置安裝后再需軟件人員花費很大精力去協調數據格式、通訊規約等技術問題。產品在出廠前，就應該進行應有的抗干擾等一系列的試驗。解決林水變電站與調度之間的通訊問題，應在信都變電站增加一臺電力載波機，以增益載波通訊信號；或是在條件許可下，增加一條光纖通訊通道，從而提高林水變電站、旺甫變電站遠動信號的可靠性，為日后可實現無人值守而創造必要的條件。
5 結束語
通過對變電站進行綜合
自動化改造，可實現無人值守，減輕調度人員的勞動強度，提高工作效率，提高操作速度及其可靠性，防止人為的誤操作，以達到減員增效的目的。對于是有人值班的變電站，對通信及遠動方面的不需要很高，遠動可不參與變電設備的控制，當變電站有異常情況時，可由當?shù)氐闹蛋嗳藛T及時發現并采取相應的措施。而對是無人值班的變電站，遠動設備則要參與變電設備的控制，這就要求通信及遠動設備要有很高的可靠性，從而達到電網安全的運行，這是我們值得要注意的問題。
參考文獻：
2、李天輝 中間件技術在大型分布式SCADA系統中的應用
3、李紅志 農網變電站綜合自動化系統運行問題探討
4、江震勐，石衛華 變電站自動化改造的若干經驗
5、鄒啟群 常規變電站無人值班改造的一些經驗
