申 林
摘 要：本文結合三門峽地區綜合自動化變電站現場總線的實際應用情況，討論了各種現場總線的原理、性能以及網絡結構，對各種總線進行了多方面的比較。并且根據綜自站現場總線原理及現場工作經驗，提出了查找各類網絡故障點的方法。對綜自站網絡的發展，提出了個人觀點。
關鍵詞：綜自站 現場總線
1 引言
以現場總線為基礎的全數字測量控制系統是21世紀變電站自動化控制系統的主流。微機化分散式變電所自動化系統所具有的自動化程度高、組態靈活、運行可靠、占地少、投資省、設計維護簡單等諸多優點已成為業內的共識。正是由于傳輸高效、通訊可靠、接口靈活的現場總線為
信息繁雜、組態靈活、運行高速的分散式變電所自動化系統提供了通訊上的保證。同時，選擇不同的通訊方式、選擇不同的現場總線也相應決定了整個變電所
自動化系統的不同特點。
在我局綜自站現場總線中，主要有3種類型：1、許繼的Lonworks總線；2、南瑞繼保公司測控網采用的WorldFip總線；3、以太網。
2 總線類型比較
國內不同的
自動化廠家出于不同的設計側重點，總線的選用也不一致，雖然這些總線均以國際標準化組織(ISO)的開放系統互聯(OSI)的模型為考慮基礎，支持多種通信介質，但由于總線類型、具體協議各不相同，總線的選擇也無統一標準。
2.1 Lonworks現場總線
2.1.1 Longworks技術特點
Lonworks技術的基本部件是同時具有通訊與控制功能的Neuron芯片。芯片內部有三個中央處理器和RAM、ROM、EEPROM、計數器以及操作系統。
以許繼電氣CSL160B線路保護裝置MMI插件為例，三個處理單元的神經元芯片（Neuron芯片）——一個用于鏈路層的控制，一個用于網絡層的控制，另一個用于用戶的應用程序，還包含11個I／O口，這樣在一個神經元芯片上就能完成網絡控制功能。
Lonwoks所采用的通訊協議為L(zhǎng)onTalk協議，Lontalk協議遵循由國際標準化組織（ISO）定義的開放系統互聯模型（OSI），該協議提供了了OSI參考模型所定義的全部七層服務。
網絡通信采用面向?qū)ο蟮脑O(shè)計方法，“在負載較輕時使介質訪問延遲最小，而在負載較重時使沖突的可能性最小�！�
2.1.2 通訊介質及網絡拓?fù)浣Y(jié)構
LonWorks控制網絡技術不受通訊介質的限制�？墒褂猛ㄓ嵔橘|(zhì)類型較多：雙絞線、光纖、同軸電纜、無線、紅外等，并且各種通訊介質能夠在同一網絡中混合使用。在我局LonWorks綜自站中，通訊介質均采用雙絞線。網絡拓?fù)湫问蕉鄻�，用戶可選擇任意形式的網絡拓?fù)浣Y(jié)構，網絡規�？纱罂尚�。
在我局LonWorks綜自站中，通訊介質均采用雙絞線，網絡形式為總線型。

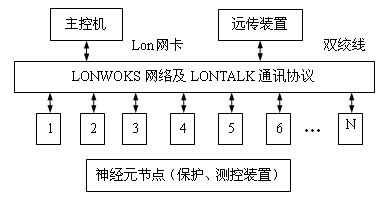

[圖1 Lon網變電站網絡結構圖]
2.1.3 LongWorks現場總線特點
LonWorks現場總線在保證可靠、安全通信的基礎上還具有報文短�。ū仨殻�、高度分散化、體積小、成本低的特點。此外，LonWorks還具有以下特點：
1、Lon主要用于設備間相互通訊，而不是用于計算機之間通訊、
2、Lon無需中央處理器、服務器，即可實現個個節點間的相互通訊。
3、lon傳輸速率較低（雙絞線，78 kbps），適宜于數據較小的檢測信息、狀態信息和控制
信息的傳輸。
4、構成簡單，利用廉價電纜（雙絞線）傳輸
信息，故成本低。
2.1.4 Lon網實際應用中的注意事項
由于Lon網介質訪問采用CSMA/CD技術，可用萬用表交流檔測量其通斷。正常時，有300mV左右的交流電壓。
2.2 WorldFip現場總線
[圖2 Lon網雙線測量示意圖]
2.2.1 WorldFip現場總線技術特點
WorldFip使用曼徹斯特碼傳輸，是一種令牌網。WorldFip 使用
信息生產者和消費者的概念，和通常意義上的輸出量、輸入量略有區別。每個生產者或消費者變量有一個IP地址。每個用戶站可以有例如16個生產者/消費者變量。任何時候，生產者只能有一個，而消費者可以是1個或多個。
WorldFip的設計思想是，按一定的時序，為每個
信息生產者分配一個固定的時段，通過總線仲裁器諸個呼叫每個生產者，如果該生產者已經上網，應在規定時間內應答。
2.2.2 通訊介質及網絡拓?fù)浣Y(jié)構
典型的傳輸介質是工業級屏蔽雙絞線。網絡拓?fù)浣Y(jié)構為總線型，但又不同于一般的總線結構，以220kV高村變?yōu)槔W(wǎng)絡結構圖為：

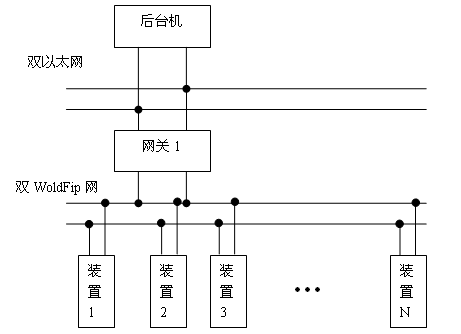

[圖3 總線型WorldFip網絡結構]
2.2.3 WorldFip總線特點
1、WorldFip將變電站的設備定義為“模塊”："模塊"是指一組具備一定基本功能(如交流量測量、開關量測量、開關控制等)、具有統一通訊接口的
智能模塊。因此它們之間的通訊可按其功能、時效分為幾類標準通訊方式：周期性同步數據（如遙測）；周期性異步數據（如開入量）；非周期性
信息報（如開出量）。
2、網絡仲裁器是整個網絡通信的主宰者。網絡仲裁器輪番呼叫每一個生產者變量,整個網線上總是有信號的。如果若干時間間隔內(例如幾十毫秒)沒有監聽到網上的信號、則可以診斷為網絡故障。在一個網絡中可以有一個或多個網絡仲裁器。在任意給定時刻，只有一個在起作用，其他處于熱備份態，監聽網絡狀態。
在高村變電站中，當?shù)睾笈_(tái)機為網絡仲裁器，循環向各裝置問
信息。
3、傳輸速率為2.5Mb/s。
4、采用專業工業用雙絞線，成本較高。
2.2.4 WorldFip網實際應用中的注意事項
由于WorldFip網兩端配備有匹配電阻，在判斷網絡通斷時可采用將匹配電阻一級一級向上短接的辦法，快速定位故障的網絡節點。

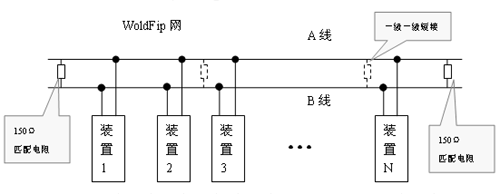

[圖4 總線型WorldFip網絡故障節點判斷示意圖]
2.3 以太網（Ethernet）
2.3.1 Ethernet網技術特點
以太網（Ethernet）的名稱是由加利福尼亞Xerox公司的PARC研究中心的Bob Metcalfe于1973年5月首次提出的。在Ethernet網絡中重要的通訊設備就是“網卡”，網卡上面裝有處理器和存儲器（包括RAM和ROM）。網卡和局域網之間的通信通過雙絞線以串行傳輸方式進行的，而網卡和計算機之間的通信則是通過計算機主板的I/O總線以并行方式進行傳輸。網絡通訊采用TCP/IP協議，每一個通訊單元均要有唯一的IP地址。
2.3.2 通訊介質及網絡拓?fù)浣Y(jié)構

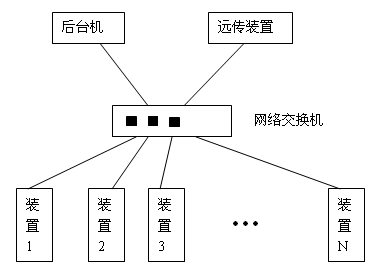

[圖5 以太網網絡結構圖]
Ethernet網可使用通訊介質有：雙絞線、光纖、同軸電纜、無線、紅外等。在我局高村變、虢都變均采用5類雙絞線（網線）。網絡結構為以HUB為通訊核心的星形網絡。
2.3.3 Ethernet網絡特點
1、傳輸速度快，可擴展性好
以太網的傳輸速度有10Mbp系統、100Mbps系統和1000Mbps系統。我局綜自站以太網為100Mbps系統。而且HUB接口是可以通用的，使得系統連接非常方便，具有良好的靈活性和擴展能力。
2、可靠性高，一個節點的故障不會影響其他節點的通訊。
3、成本低。
4、網絡管理方便。
由于以太網具有以上優點，應用于變電站
自動化系統已成為發展的必然趨勢。
2.2.4 Ethernet網實際應用中的注意事項
在Ethernet網中，由于采用網卡和集線器具有監視燈，可從監視燈的閃滅情況來判斷通訊是否正常。另一方面可以通過ping設備的IP地址，若能ping通，則可判定網絡沒有問題。
3 串行通訊
3.1 串行通訊技術特點
在我局綜自站中，還大量采用了串行通信方式。特別是在不同廠家設備之間的規約轉換通訊中，采用的通訊方式均為串行通訊方式。串行通信接口方式有：EIA-RS-232C和EIA-RS-422/485
3.1.1.EIA-RS-232C接口標準
EIA-RS-232接口標準是早期串行通信接口標準。是美國電子工業協會（EIA）于1973年制定的數據傳輸標準接口。接口簡單，廣泛應用于變電站綜合
自動化系統內部的通信，但其主要缺點是易受干擾，故傳輸距離短，速率低，最大傳輸距離為15米。而在距離15米時，最大傳輸速率為20KHz。
3.1.2. EIA-RS 422/485 接口標準
RS422對RS323C的電路進行改進，采用了平衡差分的電氣接口，RS422加強了抗干擾能力，使傳輸速率和距離比RS232有很大的提高。RS422在全雙工通信時，需要4根傳輸線，不方便，為了減少傳輸線，又保留平衡差分的特點，由RS422標準變形為RS485。RS422用4根傳輸線，工作于全雙工，RS485只有兩根傳輸線，工作于半雙工，它們的傳輸距離可到1200M，傳輸速度100K。
3.2 幾種常用的串行通信標準接口對比
表3-1 幾種常用的串行通信標準接口的主要性能
|
接口標準性能 |
RS-232C |
RS-422 |
RS-485 |
|
操作方式 |
單端 |
差分 |
差分 |
|
最大電纜距離 |
15m |
1200m |
1200m |
|
最大傳輸
速率 |
12m |
20K（15m） |
10M |
10M |
|
120m |
－ |
1M |
1M |
|
1200m |
－ |
100K |
100K |
* RS422/485的優點：
① 接口簡單，僅需一根信號電纜，便可實現多節點互聯。
② 可采用標準傳輸規約。
* RS422/485缺點：
① 能連接的通信點數≤32個。
② 通信多為查詢方式。
[圖6 串行通訊測量示意圖]
3.3 串行通訊實際應用中的注意事項
由于串行通訊傳輸?shù)臄?shù)字信號，靠線纜之間的電平傳輸信號，可用萬用表直流電壓檔測量其通斷。正常時，有2V～7V左右的電壓信號跳變。
4 通訊方式比較
通過以上介紹，對我局綜自站幾種通訊方式作一比較：
表4-1 綜自站通訊方式的比較
|
特性 |
以太網 |
Lonworks |
WorldFIP |
485 |
|
數據編碼 |
曼徹斯特 |
不歸零 |
曼徹斯特 |
不歸零 |
|
通信方式 |
全雙式/半雙工 |
半雙工 |
半雙工 |
半雙工 |
|
拓?fù)潢P(guān)系 |
網絡形 |
總線形 |
總線形 |
總線形 |
|
傳輸介質 |
網纜 |
屏蔽雙絞線 |
屏蔽雙絞線 |
雙絞線 |
|
介質訪問 |
CSMA/CD |
CSMA/CD |
令牌 |
主從 |
|
檢錯碼 |
CRC |
CRC |
CRC |
無 |
|
體系結構 |
OSI全部7層 |
OSI1,2層 |
OSI1，2，7層 |
- |
|
速率 |
10/100Mbps |
78 kbps |
2.5 Mbps |
1.2～9.6 kbps |
5 小結
任何一種總線，各現場總線都有各自適合的領域，并且各領域又有各自的都有其特點。
從目前的發展來看，由于以太網具有的速度優勢是其他總線所無法比擬的，綜自站網絡結構發展趨勢是以以太網為主，其他多種網絡結構形式為輔的網絡結構形式。
參考文獻：
1 吳禮發、謝希仁.《網絡原理與技術教程》.北京希望電子出版社.2002
2 劉家軍、王國思等.《微機遠動技術》.中國水利水電出版社.2001
3 《CSL－160B數字保護裝置說明書》許繼電氣公司
4 《RCS－9700說明書》南瑞繼保公司
參考網址：
·周羽生、竺偉、周有慶. 《基于LonWorks技術的變電站綜合自動系統的通信技術》
作者簡介：
申林.1975年3月.男.工程師.學士.河南省三門峽供電公司度通訊中心.從事調度自動化工作
