　　阻波器和結合濾波器是載波通信和繼電保護設備中的重要部件，需要定期測量和保養，但測量起來相當麻煩，往往測量一天也得不到準確的結果。

　　合肥華偉電子有限責任公司最新推出的HW5319A型阻波器、結合濾波器自動測試儀，采用全新設計理念，專為測量阻波器、結合濾波器而設計的智能化、數字化儀表，只要接上測試線，不用看說明書，點點鼠標就能完成全部測試工作；比其它方法都簡單、快捷、準確，還具有實時圖形顯示，可作通用掃頻儀使用。

　　HW5319A是根據國家標準“交流電力系統阻波器”GB/T 7330-1998  和“電力載波結合設備”GB/T 7329-1998設計的，在測量阻波器時增加了，“分流損耗”測量功能，該方法是模擬“由于阻波器阻塞能力有限而引起載波信號的損耗”，如果阻波器的“分流損耗” 合格，再測量阻波器的感量、Q值、阻抗就沒有啥意義了。建議阻波器只測量“分流損耗”就行了。

　　HW5319A測量結合濾波器線路側或電纜側的工作衰減（G）、回波損耗（T）和阻抗（Z）時，測量模式電路自動配置，耦合電容器（CAP）、線路側標稱阻抗（RX）和電纜側阻抗（RL）等測量參數自動接入，測量誤差自動校正，實現了全自動測量。測量阻抗時，電抗分量應小于10倍的電阻分量。

　　儀表上沒有顯示器和鍵盤，操作全部用鼠標完成，測試數據和曲線可儲存，歷史數據可隨時查詢、比較，還可打印表格和曲線。機內裝有可充電的鎳氫電池，連續工作時間5小時以上，且體積小，長281 mm 寬171 mm 高28 mm，重量輕只有850g。

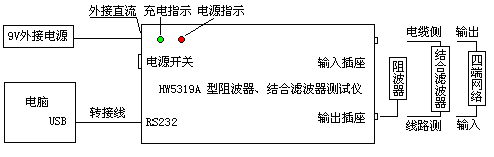

　　測量方法非常簡單，按圖（1）所示，用同軸電纜線連接被測設備，用RS232通信電纜連接筆記本電腦USB口或COM口；打開軟件，按照提示操作就行了。

圖（1）測量阻波器、結合濾波器接線圖

　　下面就具體測量原理和方法作簡單的說明，相信看過后就會明白HW5319A的過人之處。

　�。�1）阻波器分流損耗測量（F）

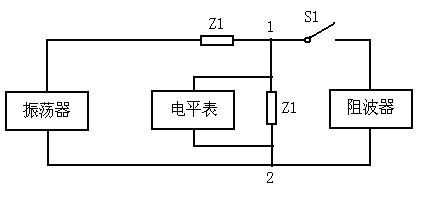

　　測量阻波器分流損耗的原理圖如圖（2），Z1為線路特性阻抗的等效電阻，如為400Ω，振蕩器輸出+6dB信號，電平表在1-2 處測得的電平為0dB，合上S1由于阻波器的分流，電平表的指示會減小，減小值就是分流損耗，改變頻率就可以直接顯示阻波器分流損耗的曲線。

圖（2）測量阻波器分流損耗原理圖

具體操作如下：

　　點擊阻波器“分流損耗”按鍵，測量分流損耗時，必需選擇或確認“線路阻抗”，如400Ω，點擊“開始”按鍵，保存文件名最好按推薦標準，加前綴F，如F400�！胺至鲹p耗”合格，一般不需要再測量“阻塞阻抗”。

　�。�2）分流損耗轉阻塞阻抗：先打開已保存的“分流損耗”文件如F400，再點擊“分流損耗轉阻塞阻抗”按鍵，保存文件名最好按推薦標準，加前綴Z如ZF400。要瀏覽文件該文件可按“瀏覽文件”按鍵, 選擇ZF400；要顯示曲線可退回到主畫面，選擇“阻抗測量”界面，再按“打開文件”選擇ZF400。

　　阻波器的“分流損耗“和“阻塞電阻”的關系：

　　“交流電力系統阻波器”國家標準GB/T 7330-1998 計算“分流損耗”的方法：

分流損耗：At = 20lg | 1+Z1 / 2 * Zb |  (dB)　　 Z1 – 線路特性阻抗的等效值；Zb – 阻塞電阻

下表為分流損耗和阻塞電阻的對應關系：

　　以2.6dB作為分流損耗和以阻塞電阻為基礎的分流損耗的最大值，相當于阻塞電阻為輸電線特性阻抗的1.41倍。若線路阻抗為400Ω，則阻塞電阻為570Ω。也可以說如果阻波器的分流損耗>2.6dB，阻塞電阻<570Ω時，該阻波器性能不合格。

　�。�3）阻波器“阻抗”測量（Z）

　　點擊阻波器“阻抗測量”按鍵，點擊“開始”按鍵，保存文件名最好按推薦標準，加前綴Z。

　�。�4）結合濾波器“工作衰減”測量（G）

　　測量“工作衰減”需設定：線路側阻抗RX(如400Ω），電纜側阻抗RD（如75Ω）和結合濾波器耦合電容CAP (如6600P，若內置了耦合電容應選0P)，“線路側工作衰減” 如圖（3），“電纜側工作衰減”如圖（4）。

測量結合濾波器時，用“電壓電平”，需加阻抗修正值。(RI為輸入阻抗，RO為輸出阻抗)

  “工作衰減”(dB) = 振蕩器(dB)- 電平表(dB)＋10*log(RO/RI)-6dB

若振蕩器 = +6dB時：      “工作衰減”(dB) = - 電平表(dB)＋10*log(RO/RI)

                         “線路側工作衰減”(dB) = - 電平表(dB)＋10*log(RD/RX)

                         “電纜側工作衰減”(dB) = - 電平表(dB)＋10*log(RX/RD)

若振蕩器 = +6dB，RO=RI： “工作衰減”(dB) = - 電平表(dB)

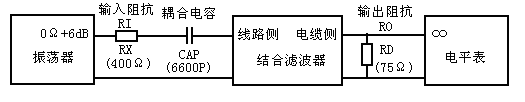

圖（3）測量“線路側工作衰減”原理圖

　　點擊結合濾波器“線路側工作衰減”按鍵，點擊“開始”按鍵，要測量電纜側，可按“線路側工作衰減”

鍵，再按“開始”鍵，保存文件名最好按推薦標準，如G400（75）,G75（400）。

　�。�5）結合濾波器 “回波損耗”測量（T）

　　測量“回波損耗”需設定電纜側阻抗RD（如75Ω），線路側阻抗RX(如400Ω）和結合濾波器耦合電容CAP (如6600P，若內置了耦合電容CAP應選0P)。線路側回波損耗”如圖（5）“電纜側回波損耗”如圖（6）。

　　點擊結合濾波器“線路側回波損耗”按鍵，點擊“開始”按鍵。要測量電纜側，可按 “線路側回波損耗”鍵，再按“開始”鍵，保存文件名最好按推薦標準，如T400（75）, T75（400）。

　�。�6）結合濾波器 “阻抗”測量（Z）

　　測量結合濾波器“阻抗”和測量“回波損耗”類似，點擊結合濾波器“線路側阻抗”按鍵，點擊“開始”按鍵。要測量電纜側，可按 “線路側阻抗”鍵，再按“開始”鍵；保存文件名最好按推薦標準，如Z400（75）, Z75（400）。

　�。�7）電平測量（D）

　　HW5319A還可當“掃頻圖示儀”用，如測量濾波器的幅頻特性。點擊“電平、衰耗測量”按鍵，選擇振蕩

器輸出阻抗RO，選平表輸入阻抗RI，保存文件名最好按推薦標準，前面加D。

　�。�8）阻抗測量（Z）

　　HW5319A除測量“阻波器”和“結合濾波器”外，還可以測量其它設備和部件的阻抗。點擊其它“阻抗測量”按鍵，點擊“開始”按鍵，保存文件名最好按推薦標準，前面加Z。

　　（9）阻抗轉存回波損耗

　　在其它 “阻抗測量”界面，按“打開文件”鍵，打開要轉存的阻抗文件，如“Z400”選擇“標稱阻抗”如“400Ω”，再按“阻抗轉存回波損耗”鍵，另起文件名，前面加 T如“TZ 400”保存。要瀏覽文件該文件可按“瀏覽文件”按鍵, 選擇TZ 400；要顯示曲線，可退回到主畫面，選擇“回波損耗”測量界面，再按“打開文件”選擇TZ 400。

　�。�10）回波損耗AF、反射系數ρ和實際阻抗Z的關系

　　AF = 20 * log ( 1 /ρ)         ρ = 1 / 10 ^ ( AF / 20 )

　　ρ= | ( Z – R ) / ( Z + R) |           Z = R | (1+ρ) / (1-ρ) |

　　測量AF就可用以上公式計算反射系數ρ和實際阻抗Z

　　當R=75Ω時，AF,ρ, Z的計算值如下表：
