孫廷云 安徽省靈璧縣供電局調度所(234200)
摘要：本文列舉并分析了目前在配電自動化和調度自動化中的通信方式的特點，并指出選擇確定不同通信方式應考慮的問題。
關鍵詞：自動化系統 通信方式
在調度自動化和配電自動化系統中，通信占有相當大的比重，通信質量的好壞將對整個系統能否正常運行起到?jīng)Q定性的作用，因此，在選擇通信方式時，應采取適度超前的方針，既要考慮它的先進性和可靠性，又要結合本地經濟現狀和發展前景，兼顧其經濟性和合理性。
電力系統常用的通信方式按傳輸介質可分為兩大類，即無線通信方式和有線通信方式。無線通信方式包括：一點多址數字微波、數傳電臺、無線擴頻等。有線通信方式包括：專線、郵局本地網、電力載波、光纖等。
1 無線通信
以自由空間為信息傳輸通道，優點是工作比較穩定，節省了敷設通道的費用，缺點是這種通信方式要求兩通信點之間應無障礙(即兩點之間傳輸距離為視距)，因而常用于相對較平坦、開闊的地區，或有條件架設較高天線的地點。
1.1 一點多址數字微波
它的規模較大、投資較多，除了微波設備外，還需要選址建若干個微波塔，以實現一定的覆蓋范圍。其主要特點如下：
(1)容量大，最多可傳輸1024路或更多的語音和數據；
(2)接口豐富，能夠綜合傳輸數據、語音和圖像；
(3)工作頻率為1.5GHz，工作方式為時分多址。
1.2 數傳電臺
這是一種專用于數據傳輸?shù)碾娕_，早期的負荷控制使用的就是這類電臺。這種電臺集無線電數據控制器數菔輾⒒諞惶�，具有瓤z鹿δ芎吞氐悖?BR>
(1)可工作在室外，環境溫度-30～60℃；
(2)天線與電臺采用同軸電纜，天線與電臺之間的距離可達幾十米，可選用鞭狀或棒狀天線；
(3)可組成點對點及點對多點系統，最多可達200多臺；
(4)有效距離可達40km以上，而且具有一定的繞射能力；
(5)工作頻段為220～240MHz；
(6)數據傳送為分組傳送，實時傳送；
(7)體積小，質量輕。
1.3 無線擴頻
擴頻技術是將所傳輸?shù)男畔⒂脗坞S機碼序列(擴頻碼)進行調制，偽隨機碼的速率遠大于傳送信息的速率，這時發送信號所占據帶寬遠大于信息本身所需的帶寬，實現了頻譜擴展，同時發射到空間的無線電功率譜密度也大大降低。在接收端則采用相同的擴頻碼進行相關解調來解擴并恢復信息數據。
擴頻通信具有許多獨特的優勢，被廣泛用于計算機局域網互連，數據通信、圖像傳輸、電力系統、微波專用網等領域，其特點如下：
(1)建網周期短，組網快速靈活，可根據需要組成點對點、點對多點的系統；
(2)抗干擾、抗衰落能力強，通信質量高；
(3)保密性好；
(4)覆蓋范圍廣；
(5)快速安裝，免維護，天線小巧；
(6)無需申請頻率許可證。
2 有線通信
2.1 專線
這種通信方式的通道是電力部門專用的，通常采用雙絞線或音頻電纜，各用戶端在與終端設備通信的過程中采用的是polling方式，通過MODEM將數字信號轉換成模似信號在專線上傳送。
2.2 郵電本地網
這種通信方式是利用郵電通信網(市內電話網)組成配網通信系統，其特點是不需要投資建設專用通信網，開通費用低，但運行費用高，這種方式組網示意見圖1。
2.3 電力載波
這種通信方式是利用已有的電力架空明線，通過耦合設備傳遞語音和數據，是目前電力系統中應用最多最廣泛的通信方式。
2.4 光纖通信
(1)簡述光纖是一種適合光波傳輸?shù)模鈸p耗小、質地柔軟可彎曲的透明玻璃絲，用它可作為有線光通信的傳輸線。實用的光纖通信系統是不能用光纖直接構成通信網的，通常是由多根光纖、加強芯、保護材料、固定材料等組合成光纜構成傳輸線的。光纖通信的主要特點是速率高、穩定性好、抗干擾能力強、組網方式靈活，可以實現綜合數據傳輸，但投資大。
(2)光纖通信系統的組網方式見圖2。
圖2中樹形網是線形網和星形網的組合。
環形網的最大特點是具有即時自愈功能。
網孔形拓?fù)涫蔷W(wǎng)絡結構的最高形態，任何網絡形式都可以說是網孔形拓?fù)涞暮啿⑻乩�。理想的網孔形拓?fù)涫菆D2(e)中所有節點可根據需要實現直通的互連。

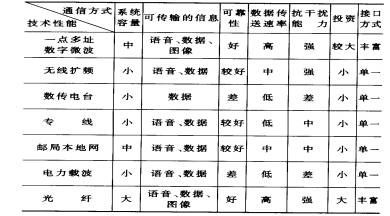

以上幾種通信方式各具特點(見表1)，應根據具體情況選用，也可以選用幾種方式的組合。
(注：本文獲優秀論文三等獎)
(收稿日期：2008-02-15)
