牟春波
摘要 本文針對基于SDH的ASON設備的特點和我國不同應用環境下的業務電路特點，分析了ASON設備在我國不同層面的應用環境，對未來ASON設備的引入和應用提出了相關建議。
1、前言
目前，自動交換光網絡（ASON）是傳送網未來的發展方向已經得到了公認，特別是隨著基于SDH（同步數字體系）的ASON硬件交換平臺的成熟商用，單廠家設備組網已經成熟，運營商引入ASON技術的意愿越來越強烈。但是對于中國的應用環境來說，基于SDH的ASON技術是否適合呢，ASON設備該如何使用、如何發展才能適應我國不同的應用環境呢?
本文針對以上問題，從ASON設備特點入手，著重分析了我國各層面的網絡和業務電路特點，指出基于SDH的ASON設備在我國現有環境下的適用性，提出了關于我國引入ASON設備的建議。
2、ASON技術及設備特點
相對于傳統的SDH網絡，ASON技術引入了控制平面的概念，借助于強大的硬件平臺，可以實現靈活的電路交換功能，其技術特點主要表現在：實現了Mesh組網，允許網絡資源動態分配，實現了網絡規劃、業務指配和維護的自動化，具有多種業務保護恢復能力等。
從ASON設備來看，目前基于SDH的ASON設備基本成熟，大部分傳輸設備廠家都可以提供相應產品，而基于OTN（光傳輸網）的ASON設備基本還處于研發階段，能夠提供產品的廠商很少。
基于SDH的ASON設備一般交叉矩陣都在320 Gbit/s以上，最大基本交叉顆粒是VC4，可以通過級聯的方式交換大顆粒業務。從設備特點來看，比較適合VC4顆粒電路比例較大，有少量2.5 Gbit/s大顆粒電路的業務應用環境。當網絡中絕大部分的業務量都是通過2.5 Gbit/s及以上顆粒的電路承載時，則要求更大的交叉粒度，需要基于OTN的ASON設備來實現。
3、我國的應用環境
從我國的電信業務發展來看，IP互聯網業務所占比重最大，電路顆粒大，而且增長迅速，語音業務、基礎數據業務、出租電路基本都是以2 Mbit/s和155 Mbit/s為主。另外，隨著業務IP化，建設IP承載網已經成為各運營商的共識，為了保證承載業務的質量，IP承載網基本都采用輕載的方式，電路需求也呈現電路顆粒大、增長速度快、安全性要求高的特點。
（1）省際長途層面
在省際長途層面，電路需求基本都是分布式的，但是不同運營商由于業務經營范圍的不同，現階段的業務總量和各電路顆粒承載業務的比重相差還很大。
中國電信和中國網通是我國寬帶用戶的主要使用對象，在整個業務量中，2.5 Gbit/s和10 Gbit/s顆粒的IP電路承載了絕大部分業務量，而且增幅較大，預計未來幾年每年需求都在100個電路左右。相對而言，2 Mbit/s和155 Mbit/s電路基本都是語音電路、租用電路、及其他重要的IP電路，雖然新增電路數量還是較多，但增長量在逐步減少，預計未來幾年每年需求都在20～30個等效STM-1。
中國移動和中國聯通的互聯網用戶數量不大，單用戶帶寬也較小，因此對大顆粒電路的需求數量較少。中國聯通基本上是以155 Mbit/s和622 Mbit/s電路為主，中國移動的CMNET在中東部地區以2.5 Gbit/s電路為主，西部以155 Mbit/s電路為主，IP專用承載網業務需求整體以2.5 Gbit/s電路為主，輔以少量的155 Mbit/s電路。
從省際長途的業務特點來看，未來一段時間內，固網運營商主要需求還是集中在大顆粒電路上，在光交叉連接設備不成熟的情況下，比較適合開通直達電路，而移動運營商仍以中小顆粒電路為主，比較適合采用基于SDH的ASON設備。
（2）省內長途層面
在省內長途層面，從整合各業務網的業務流量、流向來看，不管是固網運營商還是移動運營商基本都屬于匯聚型業務。
固網運營商為了滿足更多的固定寬帶用戶的接入需求，IP電路多以GE、2.5 Gbit/s顆粒為主，輔以155 Mbit/s和10 Gbit/s電路，語音等其他業務電路多以2 Mbit/s和155 Mbit/s為主。
移動運營商由于無線互聯網接入業務還處于推廣階段，業務規模不大，除了發達省份外大部分省份以155 Mbit/s為基本調度顆粒。語音等其他業務電路以2 Mbit/s為主。
從以上業務特點分析來看，目前的移動運營商比較適合采用基于SDH的ASON設備組建ASON。
（3）本地網層面
在本地網層面，業務類型比較復雜，不同網絡規模的本地網間差別較大，但基本上核心層業務為分布型，匯聚和接入層業務為匯聚型。
對于大中型本地網，從匯聚層往上，由于業務顆粒較大，IP網基本都是采用光纖直連方式組網，基本不采用SDH傳輸系統承載。傳輸網主要承載語音、基礎數據、重要的IP電路以及出租電路等，這些電路基本都是以2 Mbit/s和155 Mbit/s為主。
從目前本地傳輸網承載的業務特點來看，從匯聚層往上的傳輸網基本都可以采用基于SDH的ASON設備。
4、ASON發展如何應對我國應用環境
從以上對業務特點的分析可以看出，由于基于SDH的ASON設備本身的一些局限，不能較好地適用于我國多樣的應用環境。為了充分發揮ASON的優勢，對ASON設備的開發與定位和ASON的建設提出以下建議。
（1）ASON設備實現大顆粒電路交叉（GE、2.5 Gbit/s、10 Gbit/s顆粒）
從我國總體的業務環境來看，不論是在各個層面上還是對于各個運營商，電路都在向大顆�；较虬l(fā)展，在長途層面這種趨勢更加明顯�；赟DH的ASON所具有的VC4顆粒的交叉矩陣已不能完全適應業務發展的需要。隨著DWDM系統的大量應用以及在波分平臺直接承載大顆粒電路的應用場合越來越多，開發能夠提供更大交叉顆粒的、基于OTN的ASON設備的需求已經顯現。
（2）ASON按照電路顆粒細分層次，分步實現
在目前的條件下，為了更好地利用成熟的基于SDH的ASON設備建設ASON，建議將傳輸網按照電路顆粒細分為兩層：以2 Mbit/s和155 Mbit/s為主的中小顆粒層；以2.5 Gbit/s和10 Gbit/s為主的大顆粒層。中小顆粒層，采用高速率SDH系統承載，節點設備采用基于SDH的ASON設備，以增強節點的交換功能；大顆粒層直接承載在WDM系統和光纖上。目前沒有較成熟的一體化節點設備，需要借助光配線架進行手工電路調度，未來可以采用基于OTN的ASON設備實現大顆粒電路調度。

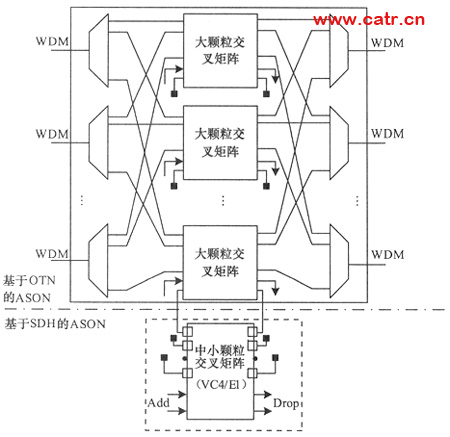

將ASON根據電路顆粒進行細分，一方面可以盡早利用現在較成熟的基于SDH的ASON設備組網，快速實現ASON功能，另一方面也可以保證ASON的平滑演進，即使未來引入基于OTN的ASON設備，ASON分成不同顆粒度的層，仍可以借助ASON技術實現統一管理和統一控制，從而實現資源最優化配置和使用，提高傳輸網承載效率。圖1表示的即是一種ASON分層結構中的節點實現結構，上下兩部分是兩個分離的ASON設備，可以根據需要分步建設。
圖1 ASON按照電路顆粒細分后的節點實現結構
（3）基于SDH的ASON設備不會很快成為過渡產品，應有其具體定位
雖然，電路大顆�；俏磥碲厔�，基于SDH的ASON設備由于自身硬件特點，其應用范圍和生命周期受到一定影響，但是應該看到未來一段時間內以2 Mbit/s、155 Mbit/s為主的中小顆粒電路仍會在各個層面大量存在，而且在本地網內還會長期存在，這就決定了只要結合現網實際情況，合理使用基于SDH的ASON設備，就能夠長期地發揮ASON的優勢，基于SDH的ASON設備也不會很快成為過渡產品。
未來基于SDH的ASON設備的應用可以定位在以下兩個方面。
●服務于中小顆粒傳輸層面。不同層面在很長一段時間內都將會有中小顆粒度的電路存在，而且不是所有節點對之間的中小顆粒電路的數量都能夠達到開通直達高速率SDH系統的要求。因此，可以將傳輸層面細分后，由基于SDH的ASON設備組建ASON承載中小顆粒電路。
●長期服務于網絡邊緣。邊緣傳輸網的一個主要功能是承載匯聚小顆粒電路，因此基于SDH的ASON設備比較適合應用于邊緣傳輸網。
5、結束語
ASON技術為傳輸網未來發展趨勢已經得到公認，基于OTN的ASON設備也肯定能夠?qū)崿F(xiàn)，目前最關鍵的是如何與現網環境相結合來考慮引入ASON技術。只要找到ASON的合理定位，解決好現有SDH設備的充分利用等問題，ASON設備就能得到大規模應用，傳輸網的智能化程度就會逐步得到提高。
