在分析視頻監控系統網絡化趨勢和實時性要求的基礎上，采用DSP TMS320C6416和ARM微控制器，設計并實現了支持煤礦井下工業以太網傳輸?shù)那度胧紿.264視頻編碼器。
給出了系統結構原理及硬件設計，實現了DSP編碼算法和面向RTP/UDP/IP的NAL接口。測試表明，系統能夠進行高質量的視頻網絡化傳輸。
目前，在煤礦使用模擬視頻信號的煤礦工業電視監控系統已經不能滿足煤礦綜合自動化的技術發展，新型的視頻監控系統應在確保視頻采集和壓縮的實時性的同時，支持視頻流在工業以太網上的IP傳輸，實現全礦信息化的數字化和網絡化。
H.264/AVC作為最新的視頻編碼標準，定義了視頻編碼層(VCL)和網絡提取層(NAL)。從框架結構上將NAL與VCL分離，主要實現兩個目的：(1)可以定義VCL視頻壓縮處理與NAL網絡傳輸機制的接口，這樣允許視頻編碼層VCL的設計可以在不同的處理器平臺進行移植，而與NAL層的數據封裝格式無關；(2)VCL和NAL都被設計成工作于不同的傳輸環境，異構的網絡環境并不需要對VCL比特流進行重構和重編碼。從H.264在VCL和NAL上優點來說，它對于復雜多樣的嵌入式應用環境是非常適用的，提高了網絡適應性，從而保證了視頻傳輸?shù)腝oS。
基于以上分析，本文提出了一種綜合運用DSP和嵌入式ARM微控制器的嵌入式實時網絡化視頻方案。該方案采用全嵌入式設計，具有可靠性高、體積小、環境適應性強的優點，符合IEEE802.3u規范，在保證圖像質量的同時支持?jǐn)?shù)字化視頻流在煤礦工業以太網上直接傳輸。
基于工業以太網的視頻監控系統

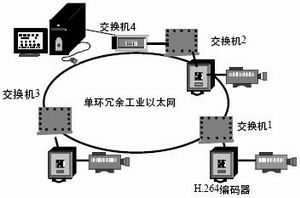

如圖1，使用自行開發的KJJ系列隔爆型工業以太網交換機1、2、3，構成基于光纖傳輸介質的100Mbps單環冗余工業以太網，H.264編碼器設備使用RJ45雙絞線連接到交換機，速率10/100Mbps自適應。環網通過交換機4連接至礦區Intranet或地面監控主機。因此，嵌入式視頻編碼器是視頻監控系統實現的關鍵。
圖1 基于工業以太網的視頻監控系統
H.264編碼器系統設計
結合煤礦應用環境的特點，其系統結構設計摒棄了傳統的計算機擴展插卡的設計形式，采用全嵌入式網絡化設計。如圖2所示，以TI公司的高性能C6416系列定點DSP芯片和Samsung公司的嵌入式ARM-S3C4510B芯片為基礎，構建嵌入式視頻編碼器系統硬件平臺，支持通過嵌入式文件系統實現系統軟件的在線升級。
系統主要由視頻采集、視頻緩沖、視頻處理和視頻傳輸4部分組成。CCD攝像頭獲得的模擬視頻信號經A/D轉換為數字視頻信號后，視頻信號通過高速DSP壓縮成所需的數據碼流。視頻壓縮后的數據流由S3C4510B從DSP的數據接口HPI32讀出，在嵌入式操作系統的UDP/IP協議棧，將數據打包，并運行WebServer服務器，等待客戶服務端通過網絡訪問數據流，從而實現基于Web的嵌入式視頻壓縮編碼系統。
圖2 系統結構原理
C6416與S3C4510B接口模塊
DSP與微控制器的接口是通過C6416的主機接口HPI32實現的，為了確保數據吞吐量，使用32位總線，C6416的主機接口和PCI總線引腳共用，設置PCI_EN=0，配置為HPI模式。這樣做的優點是充分利用DSP的帶寬資源，減少總線上的沖突，減輕EMIF總線壓力。因?yàn)镈SP為高速器件，S3C4510B為低速器件，接口DSP采用異步從模式，即DSP(slave)，S3C4510B(master)，這樣DSP工作在從模式下，無須加入共享存儲器模塊，節省了開發的成本，同時也降低了開發的難度，其他相關控制信號線連接如圖3。
因?yàn)镾3C4510B有自己的地址和數據總線，所以地址選通信號/HAS接高電平，S3C4510B通過內存分區(BANK)RCS5訪問C6416來傳遞數據。S3C4510B配置了64MSDRAM在RAM分區0，引導BootROM2MB和文件系統IntelFlashROM8MB分別放在ROM分區0和1。在S3C4510B上運行VxWorks實時操作系統，包括TrueFFS文件系統和嵌入式Web服務器。
圖3 C6416和S3C4510接口
視頻采集

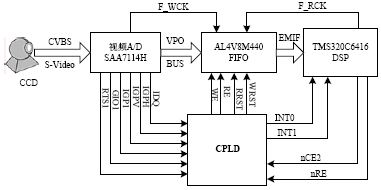

該模塊的主要功能是將從CCD攝像頭輸入的模擬視頻信號轉換為數字信號。如圖4所示，普通CCD攝像頭的輸出是NTSC制式(或PAL制式)的復合全電視信號CVBS或是S-Video信號，二者均為模擬信號。通過Philips公司的TV解碼芯片SAA7114H將模擬TV信號解碼并且模數轉換為符合CCIR.601標準的數字視頻信號，并且存儲到AVERLOGIC(凌泰)專用的視頻幀F(xiàn)IFO芯片AL4V8M440(8Mb)中，等待DSP處理。幀F(xiàn)IFO配置在C6416的CE2空間，CPLD通過SAA7114H的輸出狀態信號以及C6416DSP的相應輸出控制信號生成FIFOAL4V8M440的控制信號。通過檢測SAA7114H輸出的同步信號來生成DSP中斷，通知DSP讀取視頻FIFO中已滿的一場圖像數據。
圖4 視頻采集模塊
由于H.264的視頻格式主要為QCIF和CIF，QCIF的Y信號規定為176點/行、144行/幀，其色度信號Cb和Cr的規定為88點/行、72行/幀，每個像素用12位表示；CIF的Y信號的規定為352點/行、288行/幀，其色度信號Cb和Cr的規定為176點/行、144行/幀，每個像素用12位表示。H.264標準中默認的輸入位流為4:2:0形式，所以要對采集來的視頻數據進行存儲格式轉換，即通過存儲轉換使視頻流在FIFO中以4:2:0的QCIF或者CIF格式進行存放，這里稱之為視頻格式轉換。
主處理器模塊
TMS320C6416是德州儀器(TI)公司最新推出的高性能定點DSP，其時鐘頻率可達600MHz，最高處理能力為4800MIPS，該DSP具有Viterbi譯碼協處理器(VCP)和Turbo譯碼協處理器(TCP)。采用兩級緩存結構：一級緩存(L1)由128kb的程序緩存和128kb的數據緩存組成，二級緩存(L2)為8Mb。有2個擴展存儲器接口(EMIF)，可以與異步(SRAM，EPROM)/同步存儲器(SDRAM、SBSRAM、ZBTSRAM、FIFO)無縫連接，最大可尋址范圍為1280MB；主機接口(HPI)總線寬度可由用戶配置(32/16b)。由于需要處理的圖像數據量非常大(對于720*576的圖像需要829440B)，而且系統頻繁的轉移數據，采用64位數據寬度的SDRAM對提高整體效率非常有用，所以配置64位寬128MB的SDRAM在A總線EMIFA上，使用分區CE0。FLASHROM用于存放程序，連接在分區CE1，使用16位寬B總線EMIFB，共8MB。幀F(xiàn)IFO配置在分區CE2，用于存放A/D采集的像素，由CPLD控制寫入，DSP讀出數據進行壓縮處理，具體流程如圖5所示。
圖5 系統工作流程
實現的主要功能：
(1)采用H.264/AVC標準，能夠?qū)?shù)字視頻數據進行壓縮和編碼處理；
(2)完成對整個硬件系統各模塊的控制功能，實現數字視頻流的傳輸控制；
(3)通過C6416的HPI32總線將壓縮后的視頻流傳送到微控制器上；
(4)通過C6416的McBSP1模擬I2C總線，對視頻A/DSAA7114H和視頻FIFO進行配置；
(5)帶有音頻擴展接口，可以很方便的構成音頻視頻同步的網絡視頻監控系統。
面向RTP的NAL接口
H．264首先對視頻編碼流的相關信息進行語法優先級上的數據分類，根據具體的網絡傳輸環境，在保證視頻抗誤碼能力的前提下選擇大小合適的數據分類整合打包策略。在此基礎上，H.264提供了面向RTP/UDP/IP和H.223信道傳輸?shù)腘AL接口，本系統使用面向RTP/UDP/IP的NAL接口。
H.264將每個編碼幀或者分片Slice在MTU容量的限制下分成傳輸優先級不同的兩個輸出包：
(1)編碼信息包(優先級高)
TYPE_HEADER，TYPE_MBHEADER；
TYPE_MVD，TYPE_EOS；
(2)紋理信息包(優先級低)
TYPE_CBP，TYPE_2x2DC；
TYPE_COEFE_Y，TYPE_COEFE_C；
H.264/AVC編碼及關鍵技術

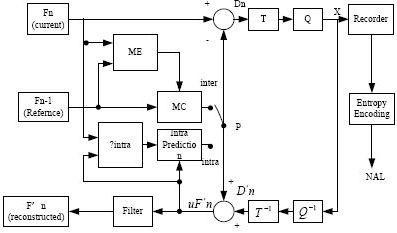

為了滿足不同速率、解析度以及網絡傳輸?shù)囊�，H.264提供了多種檔次(Profile)和等級(level)。根據H.264/AVC規范，結合礦山監控系統信息流的特點，經過測試分析，采用如圖6所示的編碼結構。H.264編碼主要由幀間預測(Inter-Prediction)，幀內預測(Intra-Prediction)，整數變換(Transition)、量化(Q)、環路濾波和熵編碼(EntropyEncoding)等幾部分組成，編碼器生成的碼流提交給NAL層。
圖6 H.264編碼器
輸入幀F(xiàn)n經過宏塊(MC)處理后，根據是在幀間還是幀內預測編碼模式，分別確定預測值(P)：在幀內模式，P值由前面經過編碼、譯碼和重建的分片uF'n決定；在幀間模式，P值由幀間的運動補償預測決定。
另外，H.264使用以下幾項關鍵技術：
(1)H.264除了支持P幀、B幀外，還包括流間傳送幀—SP幀，能在有類似內容但有不同碼率的碼流之間快速切換，使用多參考幀進行幀間預測編碼，其中參考幀的個數為1~5個，這樣比單參考幀節省了5%～10%的碼子空間；
(2)幀間預測可以基于7種不同大小的塊來進行，這比單獨的16×16塊預測方法提高大于15%的編碼率；
(3)H.264的運動估計采用高精度的亞像素運動補償，支持1/4或者1/8像素精度的運動估值。對于QCIF的視頻格式使用1/4像素精度預測方式；對CIF的視頻格式使用1/8像素精度預測方式。
(4)H.264中可選32種不同的量化步長，這與H.263中有31個量化步長很相似，但是在H.264中，步長是以12.5%的復合率遞進的，而不是一個固定常數；
(5)H.264使用基于4×4塊的整數殘差變換編碼方式，反變換過程中沒有匹配錯誤問題；
(6)采用基于4×4塊邊界的去塊濾波器來消除塊效應，從而極大地改善了圖像的主觀質量；
(7)H.264采用兩種可選擇熵編碼CAVLC(基于內容的自適應變長編碼)和CABAC(自適應二進制算術編碼)。后者可以提高大約10%
的編碼率。
H.264算法的DSP實現和優化
代碼實現
ITU-T官方提供的H.264的核心算法不僅在代碼結構上需要改進，而且在具體的核心算法上也需要做大的改動，才能達到實時的要求。
需要做的具體工作包括：去除冗余代碼，規范程序結構，全局和局部變量的調整和重新定義，結構體的調整等。開發工具CCS有自己的ANSIC編譯器和優化器，并有自己的語法規則和定義，所以在DSP上實現H.264的算法要把PC機上C語言編寫的H.264代碼進行改動，使其完全符合DSP中C的規則。相關的改動包括：去除所有的文件操作；去除可視化界面的操作；合理安排內存空間的預留和分配；規范數據類型——因?yàn)镃6416是定點DSP芯片，只支持4種數據類型：short型(16b)、int(32b)、long型(40b)和double型(64b)，因此必須對數據進行重新規范，把浮點數的運算部分近似用定點表示，或用定點實現浮點運算；根據內存的分配定義遠近程常量和變量；把常用的數據在數據結構中提取出來，以near型數據定義在DSP內部存儲空間，以減少對EMIF端口的讀取，從而提高速度。
H.264的DSP算法優化
結合DSP本身的特點，對算法進一步優化，實現H.264算法對視頻圖像的實時處理。采取了以下措施：
(1)通過選擇CCS提供的編譯優化參數-mw、-pm、-o3和-mt等，根據H.264系統的要求進行優化，通過不斷地對各個參數的選擇、搭配、調整，改善循環、多重循環體的性能，從而提高軟件的并行性。
(2)對反復調用和影響編碼速度的關鍵C代碼進行線性匯編重寫。結合CCS代碼剖析工具，利用線性匯編重寫了反整數變換、1/4像素內插和去塊效應等關鍵函數，函數運行時鐘周期只是C語言的1/2~1/3。
(3)對原測試模型進行裁減，定制H.264的編碼代碼，通過實際測試盒性能分析，刪除了對性能影響不大的算法，如峰值信噪比計算等部分。
(4)使用intrinsics內聯函數優化C程序，內聯函數直接替代復雜的C代碼，有助于減少指令周期，提高代碼性能。
(5)利用EDMA實現大容量數據傳輸，以DMA的方式加快數據處理速度，從而減少CPU接入，減輕處理器的負擔。
(6)在網絡軟件實現、EDMA數據傳輸和定時器使用上，充分利用TI提供的庫函數，有助于提高性能，降低代碼長度。
H.264編碼器防爆設計和性能評價
由于煤礦井下環境極其惡劣，因此除了在進行硬件設計時需考慮電路板的電氣特性以外，基于編碼器功耗和現場安全要求，對其采用防爆外殼。外殼的設計參照《煤礦安全規范》、《煤礦設計規范》、《爆炸性環境用防爆電氣通用設備要求》、《煤礦通信、檢測、控制用電工電子產品通用技術要求》、《爆炸性環境用防爆電氣設備本質安全型電路和電氣設備要求》等技術標準，要求產品能夠通過振動、沖擊、淋水、濕熱、高低溫工作、電壓波動等10多項安全檢測，并能安全運行在井下有爆炸性氣體的環境中。
對H.264與MPEG-4、H.263++編碼性能在10/100Mbps工業以太網試驗環境進行比較，結果表明：H.264具有比MPEG和H.263++更優秀的PSNR性能。H.264的PSNR比MPEG-4平均要高2dB，比H.263++平均要高3dB。而且在同樣的編碼速率下，基于H.264的編碼系統視頻更清晰、流暢，能滿足現場的需求。
結束語
本文提出了使用數字信號處理器和嵌入式網絡微控制器，設計面向煤礦工業以太網應用的H.264編碼器，從而構建基于工業以太網的網絡化視頻監控系統，對煤礦視頻監控系統的網絡化關鍵技術進行研究。有利于促進煤礦企業信息化和網絡化，構建基于IP的管控一體化網絡。
