向先直 新疆阿勒泰電力有限責任公司（836500）洪 疆 新疆水利水電勘測設計研究院（830000）
電力線載波是電力系統所特有的、基本的通信方式，電力線載波通信是利用現有電力線，通過載波方式將模擬或數字信號進行高速傳輸?shù)募夹g(shù)。由于使用堅固可靠的電力線作為載波信號的傳輸媒介，因此具有信息傳輸穩定可靠，路由合理、可同時復用遠動信號等特點，是唯一不需要線路投資的有線通信方式。它具有可靠性高、投資少、見效快、與電網同步建設等得天獨厚的優點。
新疆地域遼闊，占全國總面積1/6，電力線載波通信應用非常廣泛。在沖呼鄉110kV-賈登嶼35kV載波通信工程中對長距離高頻電纜的使用作了一次嘗試，獲得了滿意的效果。
為了提高供電質量及可靠性，滿足喀納斯地區旅游業發展對電力的需求，根據系統規劃在賈登峪新建一座賈登峪35kV變電所。電力線載波安裝在賈登嶼35kV變電所，
本工程對周圍環境大氣、水資源污染等要求較高，變電所所區內及所區周圍無易燃易爆危險物品及倉庫，變電所主變壓器設置專用積油坑，變電所所區內設置排烘坑或下水道排放污物，因此無三廢污染。35kV線路進入賈登峪綜合旅游接待基地約5km處，需要穿越松樹林，本工程對周圍環境大氣、水資源污染等要求較高，為避免大量砍伐樹木，必須采用電纜敷設方式，以減少生態破壞。因此在賈登峪35kV變電所端終端塔至變電所間使用了高頻電纜，沿電纜溝敷設。在高頻電纜的敷設方式上，采用了一些特殊的保護措施，做到了2.1km高頻電纜的長距離敷設無接頭無損傷，取得了滿意的通信效果。
1 概況
1.1 系統組成

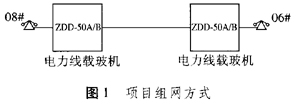

該項目組網方式如圖1所示：
兩站相距51.29km,其中賈嶝峪35kV變載波通信機房距離結合設備2.1km，高頻電纜采用地埋方式，該站地處多雨山區，開通條件較為復雜。載波機采用江蘇宏圖高科生產的ZDD-50B數字化載波機2臺,可傳輸一路話音一路遠動,目前只傳一路話音，經測試通信正常，技術指標符合設計要求。
1.2 工作條件
大氣條件：a)環境溫度：0～45℃
相對濕度：b)5%～95%（+32℃）
供電方式: a）交流220V±20%
b）直流-48V±20%
標稱載波功率：ZDD-50B型 10W/+40dBm
標稱線路衰耗：40dB
最大線路衰耗：70dB
AGC調節范圍：60dB
調節精度: 1dB
調節時間: ≤2s
基本載波頻率范圍：40～500kHz
基本載波頻帶： 4kHz
有效傳輸頻帶：300～3700Hz
可編程復用頻帶：
復用話音頻帶：300～2000Hz
遠動頻帶： 2160～3480Hz
呼導頻率： 3660±30Hz
專用話音頻帶：300～3400Hz
專用遠動頻帶：300～3480Hz
可編程復用遠動速率：50Bd，300Bd，600Bd
專用遠動速率：300Bd，600Bd，1200Bd
接口種類：四線E&M接口
二線耦合交換機小號接口
用戶/音轉接口
1.3 使用儀器
YX5061A 200Hz～620kHz 電平振蕩器1臺
YX5011A 200Hz～620kHz 選頻電平1臺
YX3715 20～80dB 100W 可調衰耗器1臺
頻率計1臺
2 系統測試
2.1 單機調測
2.1.1 電源系統電源電壓調測
檢查供電電源220V交流、48V直流的外供電壓，滿足技術要求，即：
交流電源220V 偏差≤±20%
打開設置于電源單元前端的48V開關后，V1~V6發光二極管全部點亮，表示低壓電源輸出正常。
2.1.2 載供系統載頻頻率及電平調測

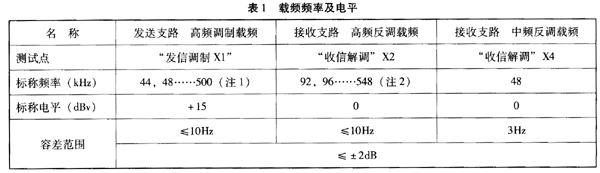

用頻率計和選頻電平表高阻抗跨測各載頻頻率及電平、測試點、標稱值和容差范圍見表1。
2.1.3 發信支路電平調整
將"音頻處理單元"工作狀態開關S2置于50Bd位置，在該單元設置于印制板前端的二線測試點X2，送入800Hz/600Ω，0dBm話音測試信號；

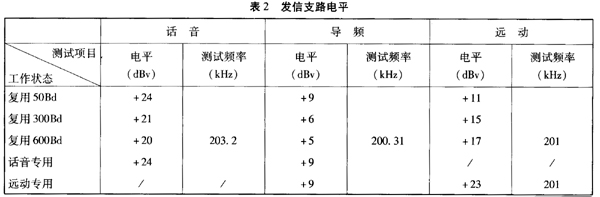

用選頻電平表在方向發送單元前端的測試點X選測外線話音、導頻電平，在各種復用、專用狀態下，各信號電平及頻率見表2；
在設備后部母板遠動入測試點送入3kHz/600Ω,0dBm信號，這時"音頻處理"單元上"遠動工"綠燈應亮，在"方向發送"選測外線遠動電平。各種復用、專用狀態下電平及頻率見表2。
由于本設備設置遠動ALC功能，因此遠動信號輸入電平在-30~0dB范圍內置任意電平，在外線口的輸出電平均符合表2所規定的發送電平。
2.假設表中外線載波頻率為200~204kHz
3.電平允許偏差±1dB，可調節功率放大單元RP1達到。
2.2 雙機調測
將高頻電纜接入母板"外線"端子，開啟電源開關進行雙機測試：雙方導頻顯示正常（即綠燈常亮）。
2.2.1 收信支路電平測試（音頻處理單元前端工作狀態開關置于復用50Bd遠動位置）
按動本方"音頻處理"單元上均衡按鍵，雙方均稀顯示燈亮，蜂鳴器發聲提示，雙方進入自適應均衡狀態，20s后均衡結束并顯示均衡結果誤差，顯示10s后，均衡復原，均衡顯示燈滅。
按動本方"音頻處理"單元800Hz測試按鍵，開關S3-1置"B-A"方向則對方發出800Hz測試信號，本方測試并顯示。
由于本設備對收信支路線路衰耗自適應調節范圍可達60dB以上，所以在線路衰耗為10~70dB范圍內，收信支路各點電平均無需調整，僅作凈衰耗測試。
音頻處理單元DSP將自動檢測對方發送的800Hz信號，并將測試電平誤差由對應的發光二極管點亮顯示，這時在正常情況下，電平顯示的中間綠燈應點亮，表示檢測800Hz電平誤差為±1dB之內。
在對端設備的母板"遠動入"測試點送入3kHz，電平為0dBm/600Ω測試信號，這時本方"遠動入"顯示發光二極管應亮。
2.2.2 衰減失真的測試
a)話音支路的衰減失真的測試步驟（雙方均退出壓擴器）對端設備"音頻處理"單元前端X1測試點注入頻率800Hz，電平0dBm/600Ω測試信號（S1置二線）。
在本端設備"音頻處理"單元前端X1測試點用選頻電平表寬頻測量該信號二線狀態時電平應為-7dBm/600Ω。
對端設備保持注入信號電平不變，在話音有效傳輸頻帶內，按表所列的頻率點，逐點改變頻率。

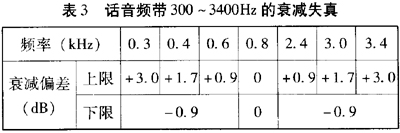

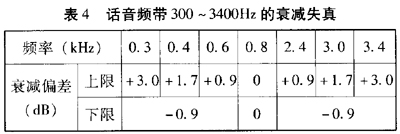

本端設備所測的相應頻率點的電平值與800Hz電平值的偏差應滿足表3或表4中的衰減偏差值。
b)遠動支路的衰減失真的測試
在對端設備母板"遠動入"注入頻率為3kHz，電平為0dBm/600Ω的信號。在本端設備母板"遠動出"測試點寬測3kHz信號電平應為0dBm/600Ω。保持對端設備注入信號電平不變按表所列的頻率點逐步改變頻率。

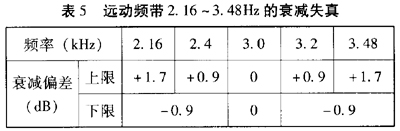

本端設備所測的相應頻率點的電平值與3kHz電平值的差值應滿足表5中衰減偏差限值。
以上數據（包括話音和遠動支路）是在自適應均衡電路正常的情況下且經過均衡后取得的，它已將通道的衰減失真進行了均衡。
3 線路開通和整機調試
進行了以上測試工作后，我們對該線路通信設備進行了全線開通工作，對兩端電力線載波機進行了整機調測，實測數據如下：

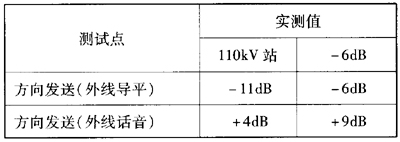

1）發信電平
2)收信電平
經歷近2年的運行實踐證明，沖呼鄉110kV變-賈登嶼35kV變載波通信工程運行正常，通道測試數據符合設計要求，設備運行狀況評為優良。
