中國電信股份有限公司北京研究院 何小玉
隨著視頻業務、P2P等技術的發展，用戶和業務的帶寬需求特性正在發生深刻變化。一方面要求提供更高的下行帶寬；另一方面要求提供高的上行帶寬，如視頻監控、P2P業務對上行帶寬都有較高要求。ADSL、ADSL2+由于其上行帶寬能力有限，很難滿足這些業務需求。在ADSL2、第一代VDSL（簡稱VDSL1）基礎上發展的VDSL2標準G.993.2，通過擴展頻譜、改善發射功率譜密度等措施，可支持更高的傳輸速率和更遠的傳輸距離，滿足用戶和業務的高帶寬需求，具有良好的發展前景，受到業界廣泛關注。
一、VDSL2標準情況
VDSL2標準的最先討論始于2003年10月ITU-TSG15全會。2004年5月，新加坡會議VDSL2標準項目正式啟動，經過短短一年時間，在2005年5月ITU-TSG15全會上通過了VDSL2（G.993.2）標準征求意見稿，并于2006年2月ITU-T會議上獲得正式通過。
在第一代VDSL（G.993.1-2004）和ADSL2(G.992.3)基礎上形成的VDSL2標準將調制方式統一為DMT，其最高截止頻率從12MHz擴展到30MHz，雙向最大速率可達200Mbit/s。G.993.2標準要求VDSL2在0.4mm線徑銅纜情況下，可在1829m距離范圍內實現雙向可靠傳輸。
二、VDSL2突出特點和主要改進
與VDSL1相比，VDSL2技術突出特點和主要改進如下。
1.調制方式統一為DMT
VDSL2（G.993.2）將線路編碼方式強制統一為DMT，徹底擯棄了QAM調制技術，從調制技術上實現了與ADSL、ADSL2+的統一，為VDSL2互聯互通和后向兼容奠定了堅實基礎。
2.傳輸性能大大增強
由于頻譜范圍從12MHz擴展到12～30MHz，支持Trellis和15比特星座編碼，可選支持擴展US0帶寬到276kHz，支持時域均衡（TEQ）和回波抵消（EC）機制等措施，VDSL2傳送性能大大增強，主要體現在以下幾個方面。
(1)VDSL2上行速率與ADSL/ADSL2+相比顯著提高，最大上行速率可達100Mbit/s。
(2)12MHz帶寬的雙向凈速率至少68Mbit/s以上，實際的上行/下行速率可達40Mbit/s～60Mbit/s。
(3)30MHz帶寬的雙向凈速率至少200Mbit/s。
(4)支持長距傳輸。VDSL2定義了高輸出功率的PSD，其最高輸出功率達20.5dBm（Profile8b）。與ADSL2+相同，與VDSL1相比，VDSL2的覆蓋范圍有所提升，長距離條件下可實現類似ADSL的傳輸性能。
(5)可以通過BandPlan的選擇，靈活適應對稱、非對稱各種應用需求。
總之，VDSL以短距離高帶寬的特性，將與具備長距離特性的ADSL2+、ADSL形成應用上的互補。
3.支持基于IEEE802.3ah64/65B封裝的PTM傳送模式將成為應用主流
G.993.2定義了多種封裝協議，包括STM、ATM和基于IEEE802.3ah64/65B（直接引用IEEE的EFM）封裝的PTM。STM在ADSL、ADSL2+和VDSL1中極少使用，因此在VDSL2中基本上不會采用。另外，隨著整個電信網絡的IP化，DSLAM設備正向IP內核演進，因此VDSL2將主要采用效率很高的64/65B的PTM封裝格式，以簡化協議棧、提高數據傳輸效率和性能，并大幅度降低終端成本。
考慮到兼容ATM封裝的ADSL、ADSL2+需求時，對于VDSL2DSLAM局端，連接ADSL、ADSL2+終端時，端口應該能支持ATM封裝，否則使用EFM封裝格式。因此，VDSL2局端需支持ATM和EFM兩種封裝格式。
4.定義了8種Profile，可靈活滿足運營商的多種應用場景需求
線路衰減、遠端串擾、噪聲、業余無線電干擾等因素都將制約VDSL2的大規模應用，而且主要制約因素也因組網環境的不同而發生變化。因此，以前的單一機制很難滿足各種復雜應用環境需求。VDSL2通過定義一系列Profile來增強自身對環境的適應能力，其中，功率譜密度控制是主要內容。
VDSL2定義了８種Profile（8a,8b,8c,8d, 12a, 12b, 17a and 30a）以滿足多種應用場景需求。模板名的數字代表最大截止頻率，字母通常代表不同的功率特性，如8a、8b、8c前的數字8代表最大截止頻率為8MHz；8a的最大下行發射功率17.5dBm；8b為20.5dBm，主要適用于長距離應用；8c為11.5dBm，主要用于近距室外機柜應用。12a、12b截止頻率為12MHz，17a截止頻率為17.6MHz，30a截止頻率為30MHz，這幾種Profile的發射功率均為14.5dBm。
5.抗噪能力更強
由于強制支持網格(trellis)編碼，支持高達16個symbol的脈沖噪聲保護（INP)，支持完善的功率譜密度控制等功能，VDSL2抗噪聲干擾能力更強。
VDSL2功率譜密度（PSD）控制，主要采用上行功率削減（UPBO）、遠端模塊PSD控制（CabinetPSD）、頻譜開槽消除無線電干擾（Notchingtoeliminate RFI）及通過MIB控制PSD（MIB control PSD）等技術實現功率譜的管理。
6.綜合業務承載能力更強
在QoS方面，VDSL2更多地考慮了對視頻、語音等Triple-Play業務的支持，在標準中支持雙時延通道和交織深度的動態調整（GCI）。
雙時延通道主要是考慮到不同業務對丟包、時延的敏感度不同提出的，（如，視頻業務要求帶寬高，對時延不是很敏感，但對丟包或誤碼很敏感，其他業務如語音對時延敏感而對丟包不敏感。）因此，VDSL2標準建議在多業務應用環境中，如果不同業務對時延、丟包、INP的要求有顯著不同，使用雙時延通道以滿足多業務的不同需求。雙時延通道能夠根據業務需求提供區分的服務，減輕了INP對速率的影響，在一定INP情況下，可盡可能地利用線路容量。
另外，為了更好地支持視頻業務，VDSL2定義了動態調整交織深度的機制，在VDSL2工作狀態（SHOWTIME），上層軟件可根據視頻誤碼情況調節交織深度，提高或降低脈沖噪聲保護長度，減少語音信道開關切換時對視頻業務的影響。
7.結合了ADSL2和第一代VDSL的特點并進行擴展，功能特性豐富
VDSL2充分吸收了ADSL2和第一代VDSL優點。主要體現在：改善了管理功能，采用類似于ADSL2的CO-MIB；增加了線路自適應能力，支持基于ADSL2的比特交換（BS）、無縫速率適配（SRA）等在線重配置（OLR）機制；增強了線路診斷功能，支持基于ADSL2的線路診斷模式、測試參數和功率管理。
8.可兼容現有主要DSL技術
DMT調制的VDSL2支持與ADSL2+、ADSL、第一代DMT調制VDSL的自適應。VDSL2作為DSL技術的全集，應用上具有很強的靈活性：適合新部署的VDSL2終端；兼容現網部署的ADSL2+、ADSL、VDSL1（DMT）終端；既適應短距離范圍內高帶寬需求，又可提供長距離接入。
三、VDSL2與VDSL1、ADSL2+技術比較

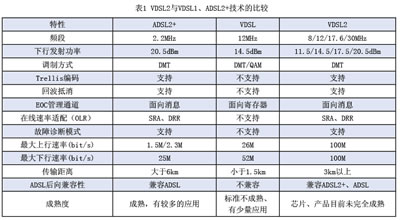

VDSL2與VDSL1、ADSL2+技術的比較如表1所示。
四、VDSL2技術和設備最新進展
VDSL2技術由于其高帶寬、后向兼容ADSL2+、ADSL等特性，受到眾多國內外運營商的廣泛關注。在芯片、設備和運營商的共同努力和推動下，基于G.993.2標準的VDSL2技術經過近一年發展已取得較大進展，目前部分設備商已經推出了測試版本的VDSL2DSLAM設備。測試設備主要支持8a、8b、8c、8d、12a幾種profile，其中，高下行發射功率的8a、8bprofile由于實現成本高和串擾大，目前相關產品還不完全成熟。支持短距離高上下行速率的17a、30aprofile由于標準對頻率定義不完全，相關芯片目前不成熟。
國內部分運營商于2006年組織了VDSL2技術的評估測試工作。從測試情況來看，目前VDSL2技術不成熟，設備仍處于研發和實驗室測試階段，無法達到電信商用要求；被測廠家VDSL2設備的研發進度和整體性能存在較大差異，多數VDSL2設備存在以下主要問題。
1.設備傳輸性能不理想或不穩定，未能達到運營商所期待的效果
從測試總體情況來看，VDSL2在800m～1km距離范圍內傳輸性能良好，在800m范圍內，下行可達30Mbit/s以上、上行可達6Mbit/s以上；在1km范圍內，下行在25Mbit/s以上、上行在2Mbit/s以上。但對于傳統固網運營商，將電話銅纜距離控制在1km距離范圍內的難度相當大，所以VDSL2目前僅在1km距離范圍內提供好的傳輸性能還遠遠滿足不了運營商的需求。
多數廠家設備在1.5km距離范圍不能激活。少數傳輸性能好點的廠家，接入距離到1.5km時，傳輸性能與ADSL2+接近，下行在20Mbit/s左右、上行只有幾百kbit/s；部分廠家設備在設置INP參數的情況下，設備傳輸性能急劇下降。
997頻譜方案由于比998頻譜方案對上行頻譜的優化，實際測試時，傳輸距離在1～1.5km范圍內，上行傳輸性能可提升1～2Mbit/s左右，不過是以犧牲下行速率為代價的。因此，實際使用時應結合業務特點靈活選用；傳輸距離超過800m以后，12a、8a、8b三種profile的傳輸性能基本接近。
2.多數廠商設備不能后向兼容ADSL2+、ADSL終端
測試中只有少數廠商設備能自適應兼容ADSL2+ANNEXA、M和L模式。多數廠商設備不支持對ADSL2+、ADSL的兼容，少數廠商設備可兼容ANNEXA，但需要在局端進行手動配置。
值得指出的是，對ADSL2+、ADSL的后向兼容特性，在VDSL2技術開始引入階段是極為有用的。從以往DSL技術的發展經驗來看，一般DSL局端都會比DSL終端早成熟半年以上，為了滿足未來業務的高帶寬需求，運營商往往可能先引進VDSL2局端設備，利用其與ADSL2+/ADSL終端的兼容特性，與ADSL2+/ADSL終端配合使用，待VDSL2終端成熟、規模商用后，實現網絡平滑升級，從而降低整個網絡投資、維系網絡持續發展能力。
3.不同廠商芯片的局端和終端設備不能互通
測試結果表明，目前不同芯片的VDSL2局端與終端之間不能實現業務上的互通。雖然基于Broadcom芯片的VDSL2局端與基于Infineon芯片的VDSL2終端能夠激活進入工作（Showtime）狀態，但一段時間后由于信元定界丟失，終端離開Showtime狀態，業務層面無法實現互通。
VDSL2的互通能力是其規模商用的關鍵，只有不同廠商局端和終端實現良好的互通，運營商才可能對其大規模采購，旨在保證設備選購的靈活性。
4.VDSL2維護管理功能尚不成熟
測試階段只有少數廠商能提供VDSL2網管功能，所有廠商設備均不能支持對VDSL2終端的遠程管理功能。對設備和終端的可管可控也是其規模商用的重要前提。
五、VDSL2技術應用分析
1.VDSL2商用進程
根據VDSL2現階段測試情況，從ADSL、ADSL2+的商用進程推算，預計2007年下半年或2008年初，VDSL2技術將會達到規模商用要求。
VDSL2發展成熟后，將與ADSL2+一起成為未來幾年內的主流寬帶接入技術，VDSL2和ADSL2+將面對不同的細分客戶群（價格，成本，帶寬需求，帶寬特點）。VDSL2接入將是替代現有的商業用戶LAN接入的首選，以節約光纖，擴大覆蓋范圍。
2.VDSL2后向兼容特性應用分析
VDSL2可后向兼容ADSL、ADSL2+終端，前面已經分析到該特性在VDSL2技術引入初期是極為有用的。此時，為了兼容ADSL、ADSL2+，VDSL2局端需要同時支持ATM、PTM（EFM）兩種模式。
雖然VDSL2具有后向兼容性和長距類似ADSL的傳輸性能，但由于VDSL2需處理比ADSL2+、ADSL高得多的頻譜，長距傳輸時功耗和成本都會高出ADSL2+、ADSL很多，采用VDSL2單一設備替代ADSL2+、ADSL提供全范圍DSL接入并不是最佳方案。隨著VDSL2局端和終端發展成熟，互聯互通問題得到充分解決，VDSL2仍將主要用于1.5km短距范圍內提供雙向高速接入，ADSL2+與VDSL2互補，以較低成本解決更遠范圍用戶接入問題。
3.傳輸模式的選擇
前面已分析過，VDSL2局端在開始應用的一段時間，將需要支持ATM、PTM（EFM）兩種傳輸模式，以兼容ADSL、ADSL2+。但由于電信網絡IP化的趨勢，DSLAM設備向IP內核的演進，隨著VDSL2的規模應用，VDSL2將主要采用EFM的PTM封裝模式直接承載Ethernet業務，其ATM封裝不會被廣泛使用。
4.Profile的發展
雖然VDSL2定義了8種Profile,，但由于線路的衰減特性以及橋接頭等室內布線的影響，17.6MHz、30MHz高頻帶只有在很短的距離范圍內（從實驗模擬測試來看，在300m距離范圍內可獲得高達50Mbit/s的雙向對稱速率）才能提供高的雙向對稱速率，實際使用受到很大限制。綜合考慮網絡實際情況、業務需求和成本等因素，真正能在大多數情況下實用的仍是12MHz甚至是8.8MHz以下頻段的Profile，其中，支持長距傳輸的8a、8bprofile由于實現成本高和串擾大，加上VDSL2用于長距傳輸并不經濟等原因，這兩種Profile也不會大規模采用。
5.VDSL2與EPON、GPON的關系
FTTH是寬帶接入的最終發展方向。但由于技術成熟度、成本、業務需求等原因，FTTH的大規模實現還需要經歷較長的時間。以銅纜為傳輸媒質的VDSL2由于其高帶寬特性，將與EPON、GPON互為補充。在未來相當長一段時間滿足用戶和業務的高帶寬需求；短期內，相比較EPON、GPON接入，VDSL2的成本優勢明顯，將是商業和高端用戶接入首選“EPON/GPON＋VDSL2將是VDSL2的主要應用模式；VDSL2的發展將帶動光纖盡量接近用戶，提供面向FTTH的平滑升級。
六、結語
隨著用戶和業務帶寬需求的不斷提高，VDSL2以其高帶寬、后向兼容和應用靈活等特性，決定了其是DSL技術的重要發展方向，受到業界的廣泛關注，在各方共同努力下，VDSL2技術已取得較大進展，但它目前還不具有規模商用能力。隨著VDSL2技術逐步發展成熟，它將與ADSL2+一起成為未來幾年內的主流寬帶接入技術，并與PON技術互補，提供高的網絡帶寬，最終實現向FTTH的平滑演進。
