四川省電信有限公司網絡發展部 蔣偉
【摘要】: 為提高ADSL業務的競爭力，××分公司電信分公司近期擬向用戶推出提升ADSL接入帶寬的活動（下行提高至1M，上行提高至512K），意味著每個ADSL用戶的帶寬將提高一倍，這對××分公司寬帶網絡的承載能力提出了考驗。本報告基于對××分公司現有網絡及業務情況仔細分析，大膽預測，研究在不增加設備投資前提下，提升ADSL用戶帶寬的可行性和網絡的保障能力。并對存在瓶頸和隱患的網絡結構提出優化調整方案。
【關鍵詞】：ATM ADSL 流量 優化
前言：為提高ADSL業務的競爭力，××分公司電信分公司近期擬向用戶推出提升ADSL接入帶寬的活動（下行提高至1M，上行提高至512K），意味著每個ADSL用戶的帶寬將提高一倍，這對××分公司寬帶網絡的承載能力提出了考驗。本報告基于對××分公司現有網絡及業務情況仔細分析，大膽預測，研究在不增加設備投資前提下，提升ADSL用戶帶寬的可行性和網絡的保障能力。并對存在瓶頸和隱患的網絡結構提出優化調整方案。
一、 ××分公司ADSL寬帶網絡結構分析

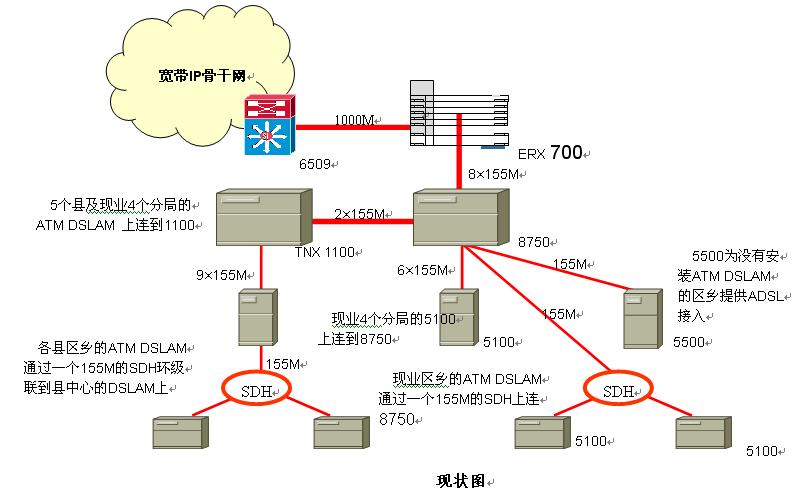

圖一 ADSL組網現狀圖
1． ××分公司主要以ATM DSLAM為主，17個局向分別通過17條155M上連到TNX1100和8750 ATM交換機上，見表一。再由8750以8條155M中繼和ERX相連。
2． ERX用GE口連接6509交換機，最終以2條155M POS中繼上省IP骨干網。
3． ATM網中TNX1100未直接連接到ERX，而采用2條155M連接8750，流量存在繞行。
|
接入局向 |
DSLAM節點數 |
接入用戶數 |
|
212局中興設備 |
1 |
468 |
|
265局中興設備 |
1 |
276 |
|
237局阿而卡特 |
1 |
580 |
|
A縣 |
16 |
871 |
|
B縣 |
13 |
860 |
|
252局阿而卡特 |
1 |
120 |
|
C縣 |
10 |
734 |
|
D縣 |
17 |
579 |
|
E縣 |
11 |
406 |
|
212局華為5100(1) |
1 |
768 |
|
212局華為5100(2) |
1 |
358 |
|
265局華為5100 |
17 |
60 |
|
237局華為5100 |
1 |
601 |
|
252局華為5100 |
1 |
140 |
|
276局華為5100 |
1 |
60 |
|
224局華為5100 |
1 |
194 |
|
265局華為5500 |
1 |
602 |
表一 ADSL接入局向情況詳表
從網絡結構的分析出發，可得出以下可能的帶寬瓶頸：
1． DSLAM的級連數較多，最多達到17個，如果提高用戶帶寬，可能在155M接入上出現帶寬瓶頸。
2． TNX1100接入8個局向，而僅有2條155M連接8750，也可能成為帶寬瓶頸。
3． IP省網中繼2條155M承擔所有出市的上網流量，也可能成為帶寬瓶頸。
二、 流量分析
為得到準確的數據，我們對ADSL上網流量在××分公司所經過的所有端口、鏈路進行了為期一周的詳細流量監控，得到以下數據：
1． 骨干、匯聚層流量情況，包括IP骨干網、ERX GE口、ATM匯聚流量及TNX1100和8750互連流量情況，見表二。
|
|
|
|
下行 |
上行 |
|
|
端口 |
帶寬 |
忙時流量 |
忙時利用率 |
忙時流量 |
忙時利用率 |
|
Ip網骨干 |
POS0/2 |
155M |
52.5 |
34.0% |
9.6 |
6.2% |
|
POS2/1 |
155M |
87.7 |
56.6% |
60.6 |
39.1% |
|
小計 |
|
|
140.2 |
45.3% |
70.2 |
22.7% |
|
GE流量 |
|
|
171.5 |
17.2% |
31.6 |
3.2% |
|
ATM與ERX互連 |
2/0/0 |
155M |
47 |
30.3% |
11.7 |
7.5% |
|
2/0/1 |
155M |
26.2 |
16.9% |
7.1 |
4.6% |
|
2/0/2 |
155M |
8.8 |
5.7% |
2 |
1.3% |
|
2/0/3 |
155M |
25.1 |
16.2% |
6.8 |
4.4% |
|
2/1/0 |
155M |
28.6 |
18.5% |
6.2 |
4.0% |
|
2/1/1 |
155M |
27.2 |
17.5% |
6.9 |
4.5% |
|
2/1/2 |
155M |
39.8 |
25.7% |
11.2 |
7.2% |
|
2/1/3 |
155M |
36.6 |
23.6% |
8.1 |
5.2% |
|
小計 |
|
|
239.3 |
19.3% |
60 |
4.8% |
|
TNX與8750互連 |
2C1 |
155M |
108.9 |
72.7% |
27.3 |
18.2% |
|
2D1 |
155M |
41.5 |
27.7% |
14.3 |
9.5% |
|
小計 |
|
|
131.8 |
44.0% |
35.8 |
12.0% |
表二 骨干、匯聚層流量情況
由上表可知，ERX的GE口以及和ATM的互連帶寬很充足，占用率較低，而IP骨干網、ATM交換機TNX1100和8750互連電路帶寬占用率較高
2． 接入層流量情況，包括17個局向的DSLAM接入流量情況。
|
接入局向 |
端口 |
DSLAM數 |
接入用戶數 |
忙時流量 |
忙時利用率 |
忙時流量 |
忙時利用率 |
|
212局中興設備 |
1A4 |
1 |
468 |
18.5 |
12.3% |
4.6 |
3.1% |
|
265局中興設備 |
3A1 |
1 |
276 |
14.8 |
9.9% |
3.8 |
2.6% |
|
237局阿而卡特 |
3A2 |
1 |
580 |
12.4 |
8.3% |
3.8 |
2.6% |
|
A縣 |
3A3 |
16 |
871 |
32.1 |
21.4% |
8.3 |
5.6% |
|
B縣 |
3A4 |
13 |
860 |
39.5 |
26.4% |
8.1 |
5.4% |
|
252局阿而卡特 |
3B1 |
1 |
120 |
6.1 |
4.0% |
1.4 |
1.0% |
|
C縣 |
3B2 |
10 |
734 |
21.8 |
14.6% |
5.3 |
3.6% |
|
D縣 |
3B3 |
17 |
579 |
23.5 |
15.7% |
4.3 |
2.9% |
|
E縣 |
3B4 |
11 |
406 |
18.3 |
12.2% |
4.7 |
3.2% |
|
212局華為5100(1) |
5/1/1 |
1 |
768 |
8.6 |
5.5% |
2.8 |
1.8% |
|
212局華為5100(2) |
6/1/0 |
1 |
358 |
5.4 |
3.5% |
1.1 |
0.7% |
|
265局華為5100 |
5/1/2 |
17 |
60 |
12.9 |
8.3% |
2.5 |
1.6% |
|
237局華為5100 |
6/0/0 |
1 |
601 |
6 |
3.9% |
1.6 |
1.0% |
|
252局華為5100 |
6/0/2 |
1 |
140 |
1.5 |
1.0% |
0.6 |
0.4% |
|
276局華為5100 |
6/1/1 |
1 |
60 |
1.2 |
0.8% |
0.5 |
0.3% |
|
224局華為5100 |
6/1/2 |
1 |
194 |
2.1 |
1.4% |
0.4 |
0.3% |
|
265局華為5500 |
6/0/3 |
1 |
602 |
4.5 |
2.9% |
0.9 |
0.6% |
表三 ADSL接入流量情況
由上表可知，接入部分流量普遍較小，帶寬占用率低。
3． ××分公司目前ERX上的忙時寬帶用戶數在2500左右，遠低于ERX的處理能力，因此在提升用戶帶寬可能引起的在線用戶數增多不會影響ERX的處理能力。
4． 從流量情況的分析我們可以推斷，××分公司寬帶用戶提速在網絡上的最大瓶頸是IP省網中繼（2條155M）和ATM網內TNX和8750交換機的中繼（2條155M）。其他方面均具有對提速的足夠保障能力。
5． 鑒于××分公司本地對寬帶用戶免費開放了視頻點播等網上應用業務，提速后，可預測××分公司IP和ATM本地網內的流量將會猛增，而IP省網中繼流量的增加則應稍遜。
三、 應對措施及方案
針對以上分析，××分公司電信分公司要對寬帶用戶進行提速，需要采取以下措施以保證充分的網絡支持能力。
1． 調整現有ATM網連接IP網的組網結構，消除交換機之間的中繼瓶頸。
2． 增加××分公司到成都的IP省網中繼155M一條。
其中以調整ATM網結構尤為重要。
四、 ATM網絡結構調整方案建議
方案一

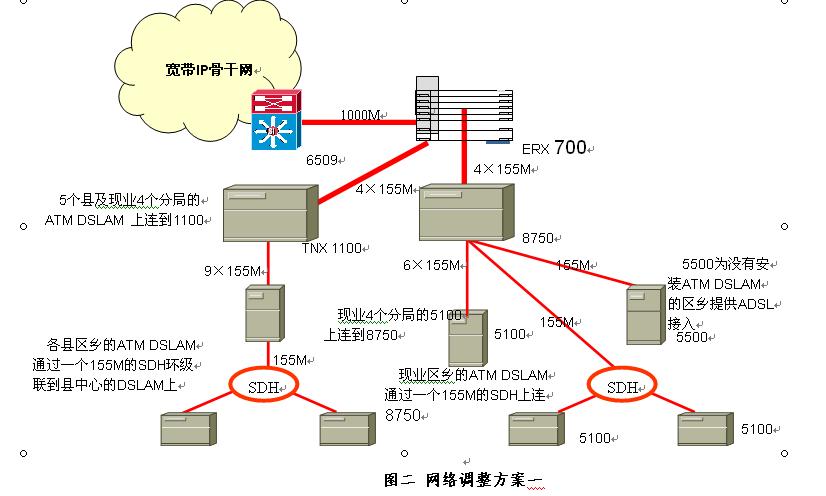

取消原有TNX1100到8750交換機的PVC連接，將ERX到8750的8條155M中繼分出4條連接到TNX1100，使ADSL上網流量只經過一臺ATM交換機就進入ERX，增加中繼的使用效率，取消不必要的繞行。由于ERX只配置有ATM 155M多模光口，所以本方案的前提是在TNX1100上配置4口多模155M光板，這已在本次ATM省網擴容方案中考慮。見圖二。
方案二
將TNX1100上連接的DSLAM盡量割接到8750上（至少割接5個局向），減少TNX1100到8750的流量；或增加TNX1100到8750的155M中繼（至少增加至4條）。見圖三。
方案一為最終也是最佳解決方案，方案二為臨時解決方案。
