淮北國安電力有限公司 王云其 陳璟坤
淮北第二發電廠廠區位于淮北市烈山區宋疃鎮，生活區位于淮北市人民路中段，兩區之間距離有近17公里，目前沒有組建通信網，不利于生產調度，下面將從三種通信組網方案入手，探討如何利用已有通信資源，使淮北第二發電廠廠區與生活區通信進行組網，并實現等位撥號。
一、概述
淮北第二發電廠規劃建設規模為4臺300MW燃煤凝汽式機組，一期工程為新建2臺300MW機組，工程于1997年11月開工建設，其中1號機組于2000年4月13日完成168小時滿負荷試運行，并熱態移交生產；2號機組于2000年7月10日完成168小時滿負荷試運行，并熱態移交生產。
淮北第二發電廠廠區位于淮北市烈山區宋疃鎮，生活區位于淮北市人民路中段，兩區之間距離有近17公里，生活區距離淮北供電局約4公里。該廠屬中外合作企業，人員較少，8小時以外廠區只有少部分運行及值班人員，大部分員工集中在生活區，由于生活區建設時沒有考慮與廠區通信進行組網，當機組發生缺陷或兩區人員進行通信聯系時，需通過當?shù)?a class="channel_keylink" href="/search.asp">電信公網與廠區交換機通信，耗費時間、浪費費用且不說，給生產調度帶來很多不便，使工作效率降低，影響了機組的安全、穩定、經濟運行。本文將從三種通信組網方案入手，探討如何利用已有通信資源，使廠區與生活區通信進行組網，并實現等位撥號。
二、通信現狀
目前淮北第二發電廠廠區通信現狀為，數字程控交換機為H20-20LH冗余配置機型，數字調度交換機為H20-20MAP冗余配置機型，兩臺交換機通過4WEM方式組網。H20-20LH程控交換機出局路由方式有兩種：一種為利用我國7號信令通過2Mbit/s方式與當?shù)?a class="channel_keylink" href="/search.asp">電信公網進行組網，目前已經實現，外線撥入只需撥4682XXX即可；二是與廠區微波相連進入電力系統程控網，框圖見圖1所示。

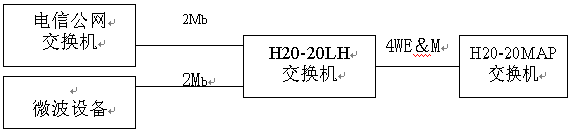

圖1廠區通信組網圖
程控交換機編碼方案為2XXX，調度交換機編碼方案為，運行值班長調度臺是5XXX、直通單機為4XXX，兩臺交換機的用戶均能夠?qū)崿F(xiàn)雙向互撥。
為解決我電廠與電力系統生產調度、電話會議系統、遠動AVC/AGC以及實時信息通信，在機組建設的時候，根據當時的通信發展水平，在廠區建立了微波站，微波站距離淮北供電局微波站約14公里，預留2Mbit/s的通路。
根據安徽省電力通信有限責任公司的設計規劃，安徽電力主干光纖網中的安徽北部主干光纜經過我廠進行轉接至淮北供電局，光纜路徑為合肥、肥西、淮南、蚌埠、宿州、淮北二廠、五里郢變電所、南胡變電所、相山變電所、淮北供電局，其中南胡變電所至淮北供電局的光纜途徑淮北市招商大廈，離我廠生活區僅為1.2公里，為廠區與生活區通信進行組網提供了方便。
三、組網目的及方案
淮北第二發電廠生活區與廠區通信組網后，能夠?qū)崿F(xiàn)以下功能：⑴解決生產調度不便的問題；⑵兩區間用戶能夠?qū)崿F(xiàn)等位撥號；⑶兩區間用戶電話號碼同組編號，可編為26XX、27XX、28XX、29XX；⑷生活區用戶市話、長話由廠區中繼線出入；⑸生活區用戶電力系統程控由廠區微波出入；⑹生活區用戶對外公布號碼為46826XX、46827XX、46828XX、46829XX。

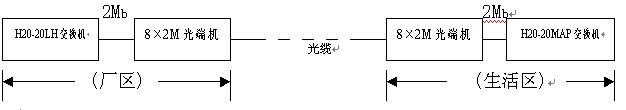

在組網方面，淮北第二發電廠利用光纜進行組網，框圖見圖2所示。
圖2利用光纜進行組網圖
廠區H20-20LH交換機通過2Mb/s數字中繼單元（DTU）用同軸電纜與廠區光端機相連上光纜，在市招商大廈處分離兩芯光纜接至生活區光端機，H20-20MAP交換機也通過2Mb/s數字中繼單元（DTU）用同軸電纜與光端機連接即可。此種方案的優點是設備較少，設備維護起來較為方便，缺點是光纜維護較困難，一旦招商大廈處光纜開路有故障，將十分麻煩。在生活區需要購置交換機、通信電源蓄電池、音頻配線架以及光纖終端盒等設備。

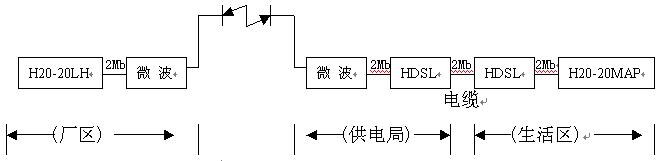

4.2利用現有微波加HDSL設備進行組網，框圖見圖3所示。
圖3利用微波及HDSL通信組網圖
廠區H20-20LH交換機通過2Mbit/s數字中繼單元（DTU）用同軸電纜與微波2Mbit/s通道相連，淮北供電局微波站2Mbit/s接入HDSL的2Mbit/s接口，然后通過音頻銅纜與生活區HDSL設備相連，H20-20MAP交換機通過2Mbit/s數字中繼單元（DTU）用同軸電纜與HDSL設備的2Mbit/s信號連接即可。此種方案的優點是節省了光纜費用，直接利用了已有的通信資源，維護較為方便，出現故障能夠快速判斷出故障位置。此種方案需在生活區購置交換機、通信電源蓄電池、音頻配線架等設備。

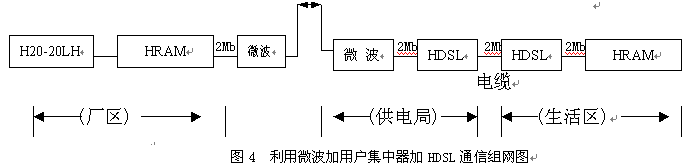

利用微波加用戶集中器再加HDSL方式組網，框圖見圖4所示。
H20-20LH的HRAM由近端模塊（LM）和遠端模塊（RM）兩個部分組成，近端模塊直接連接于H20-20LH主機的PGA電纜上，并通過E1接口連接至微波DDF數字配線架，在淮北供電局微波站將2Mbit/s數字信號接入HDSL設備，通過音頻銅纜接入生活區HDSL設備，并接入遠端模塊。遠端模塊提供H20-20LH的標準端口機架，可以配置H20-20LH任何類型的用戶板和LS、EM中繼板。同時，還可以提供4個RS232接口橋和一個LAN橋。遠端模塊的容量配置情況為：?jiǎn)文K的E1接口1～2個，PGA接口1個，單模塊槽位數4個，單模塊容量64門。哈里斯遠端接入模塊（HRAM）拓?fù)浣Y(jié)構示意圖見圖5所示。

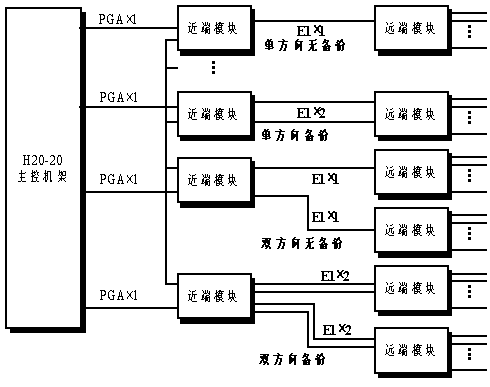

圖5哈里斯遠端接入模塊（HRAM）拓?fù)浣Y(jié)構示意圖
此種方案的優點是不需要購置交換機設備，但需要購置遠端模塊，其原理是將廠區交換機用戶號碼進行了長距離延伸，生活區電話號碼與廠區可以同為一個字段開頭，在E1鏈路中斷后，系統具有小交換機的功能，可以實現內部呼叫，并保證數字用戶的基本功能可用，降低了系統建設成本，同時便于調度系統的整網的管理，維護也較為方便。
三種方案各有千秋，都是利用了現有的通信資源，投資不多，但效果卻十分明顯，能夠?yàn)樯a(chǎn)帶來更大的經濟效益。當然通信組網的方案還有多種，比如利用擴頻微波通信的方式，但與以上三種方案相比，未能充分利用現有通信資源，易造成重復性投資。
作者簡介：王云其，男，1972年生，安徽天長人，工程師，學士學位，中國電機工程學會會員，從事電力系統計算機信息、遠動自動化、電力通信的管理工作。陳璟坤，女，1974年生，安徽淮南人，助理工程師，從事電力通信的運行維護工作。
