山東濟南鋼鐵集團總公司 王學民
隨著生產規模的不斷擴大，生產區域也在不斷擴展，與之相適應的通信機房的數量也在逐漸增加，而且均為遠端無人職守機房。在對設備運行環境要求高、機房多、配備人員少的情況下，要保證系統處于良好的工作狀態，同時，又要提高電信網絡系統的維護管理質量，采用智能化的環境動力集中監控系統，成為保障系統運行的得力助手。
本文以電信專網的智能監控系統為例，對整個系統進行了概述，從系統構成、監控對象、智能監控的對象、系統的功能、采用的先進技術（遙測、遙信）、系統的運行情況等方面進行了論述，該系統對于維護人員很少的其他電信專網具有很好的借鑒性。
一、系統網絡結構
系統采用Windows為操作系統和網絡平臺，通過ODBC接口連接SQLServer數據庫平臺，采用VisualC++開發。系統為開放式Client/Server體系結構，使用了面向?qū)ο蟮南到y(tǒng)分析和程序設計方法。系統采用TCP/IP網絡通信協議，借助企業內部主干網，通過以太網方式傳輸系統設一個監控中心，9個監控單元，其中一個站根據網絡實際情況利用光傳輸網的2M電接口,采用透明傳輸?shù)姆绞浇尤胫行恼尽?/P>
監控中心包括一個主監控工作站（SC），實時監控兩個監控單元（SU）傳來的信息，負責告警、查詢各類信息和維護整個系統；一個圖像工作站，負責管理控制各SU現場攝像機和監控中心的電視墻。

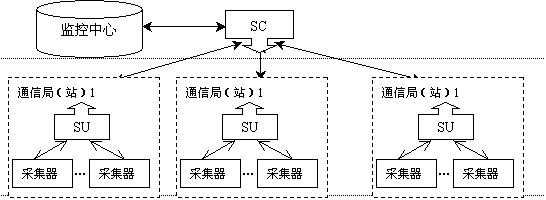

系統采用逐級匯接的結構，自下而上包括監控單元(SU，SupervisionUnit)和監控中心(SC，SupervisionCenter)。監控系統網絡結構和監控系統基本結構如圖１和２所示。
點擊放大圖片
二、系統監控對象
系統所監控的對象包括開關電源ZXDU300、ZXDU90、SM20的交流側、直流側的電壓、電流、低壓配電系統、蓄電池組的電流、直流負載熔絲狀態、非智能電源的交流側和直流側電壓電流等智能設備，環境監控對象包括環境溫度、濕度、煙霧、水浸、門禁、水浸、紅外，所有程控交換機及光傳輸設備的告警狀態以及圖像監控的監控對象，包括機房公共入口、機房內、公共區域、公共通道、公共環境。
三、系統基本工作原理
系統采用了測量、控制、視頻、數據通信、計算機、網絡等領域的最新技術，滿足智能性、實時性、可靠性、通用性、可伸縮性、可分布性、可操作性和開放性等方面的高要求，可對監控對象進行檢測、控制、告警、統計、分析、查詢，系統的軟、硬件均采用模塊化結構，具有最大的靈活性。
1．?dāng)?shù)據采集
智能設備利用RS-232接口接至監控單元微機串口，通過軟件的協議轉換，采集智能設備的各種數據，通過局域網采集的數據送至監控中心微機的多串口卡。

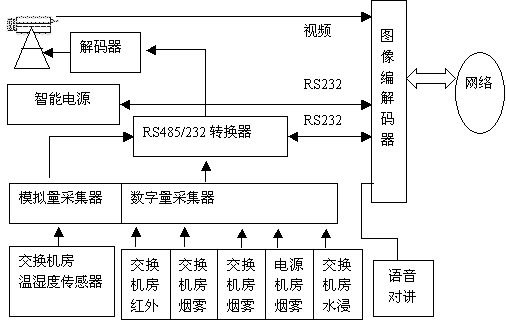

非智能設備中環境量的采集通過溫濕度傳感器、煙霧探測器、水浸探測器、紅外探測器等將模擬量或開關量送至分布式數據采集模塊的數字I/O和模擬I/O接口。監控模塊負責采集監控對象的所有運行參數，執行監控單元下達的監控命令；非智能動力設備則通過電壓、電流互感器，將信號變換后，送至采集模塊。采集模塊通過CAN現場總線，接入編碼器RS-485接口。監控點網絡結構如圖3所示。
2．圖像處理
圖像信號則通過鏡頭、攝像機將視頻信號送入視頻編碼器，編碼器將輸入的視頻、音頻和數據進行壓縮混合，通過以太網進行遠距離傳輸；對端的解碼器則具有視頻輸出、音頻輸入輸出和數據接口，它將接收到的信號進行還原處理，并通過多串口卡送至監控中心的硬盤錄像機，并將信號輸出至監視器進行圖像顯示,可實現多路音視頻同步全實時錄像,每路視音頻信號都由獨立硬件進行實時壓縮,聲音與圖像保持穩定同步,可以通過網絡播放硬盤錄像機上記錄的文件。
系統在大量的監測數據的基礎上進行智能分析和智能控制，應用概率模型、專家系統、模糊理論、神經網絡、定性分析等方法進行設備診斷、性能分析和故障預測等，實現智能監控。
四、系統運行情況
該系統使用近一年來的情況表明，系統及時反映了各機房設備運行情況及環境參數，在設備出現故障時，值班人員在第一時間將情況通知了負責設備維護的技術人員，可以迅速趕到現場排除故障，相應人員處理完畢后及時反饋回監控中心值班人員；另外每個機房定期（每半月）指派維護人員對設備進行清潔和必要的維護保養，使各遠端機房做到真正的無人職守，從而降低了電信系統的成本，提高了勞動生產率。一個嶄新的“三集中”（集中監控、集中維護、集中管理）基礎網絡運行管理模式已經顯示其強大的生命力，該系統可以大大降低運維人員的勞動強度和設備運行維護費用和人力成本。
集中監控解決方案可以大量地減少人力巡檢頻次，提高巡檢質量。設備運行參數的實時采集，提高了測試數據的準確性和及時性，對于及時發現設備隱患，排除設備障礙提供了有力的技術參數。在探索新的維護體制方面提供了更大的空間，維護體制可以向著更加科學化、專業化的方向發展。監控?cái)?shù)據的采集使得基于數據統計、分析的運維管理手段進一步加強。維護方式從單純的預檢預修逐步向著基于數據分析結果的有針對性的檢修和障礙判斷；維護手段可以通過有人值守中心的聲光告警、Web瀏覽等多種運維方式相結合，大大減少了運行維護工作量，提高了運行維護效率。
該套系統的入網運行提高了企業通信機房的維護質量和維護水平，為維護工作“上質量、上水平”打下了堅實基礎。
