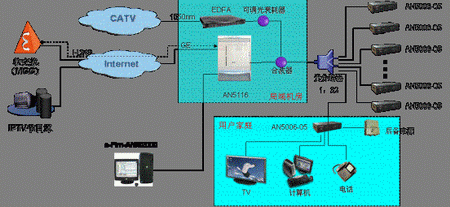

圖1 烽火基于EPON的FTTH全業務解決方案
隨著Internet的持續快速發展，各類互聯網互動業務如視頻會議、實時游戲、IPTV等應用不斷涌現，使得人們對網絡接入帶寬提出了更高的要求。
現有銅線接入技術難以滿足這樣的高帶寬需求，于是FTTH成為實現這些業務的最佳手段。當前，受市場、業務、技術、成本、競爭多方面的驅動，國內運營商對FTTH的興趣不斷增長，開始在一些地區嘗試FTTH試點工程。
作為2008年奧運會固定通信服務合作伙伴，中國網通更是高度關注FTTH的發展趨勢，積極投入到FTTH工程的探索與建設中。其中，北京通信寬HOUSE FTTH工程便是FTTH建設中一項具有重要意義的大手筆。由于該工程是中國網通首個FTTH商用試點工程，北京通信對于廠商的引入非常謹慎和嚴格。首先通過多次大型技術交流后，從眾多廠家中選擇5家參加EPON測試。其中，烽火通信表現出眾，各項性能指標均圓滿完成測試要求，深受專家好評。為了進一步論證技術的成熟性和實用性，北京通信又在土城奧運展示廳進行FTTH演示工程實驗。通過嚴格的層層篩選，烽火通信最終憑借技術優勢脫穎而出，為中國網通提供前期設計、施工、線路及配套設施等FTTH一攬子解決方案。
該工程成功實施后，不僅可以大大提升北京通信寬帶業務的提供能力，滿足人們對語音、數據、視頻三網融合業務的多樣化需求，更為重要的是，它將為2008年真正意義上的“寬帶奧運”積累豐富的FTTH建設經驗，進一步推動FTTH在我國的實用化進程。
一、用戶需求與方案選擇
由于FTTH的初期投資較ADSL等傳統接入技術高，因此更適合開發集群式新客戶和穩定ARPU(從每用戶獲得的平均收入)值較高的大客戶。在北京通信的用戶群中，高端的居民用戶，尤其是新建高檔小區，成為FTTH發展起步階段的重點目標市場。
北京通信寬HOUSE小區共210戶，這些用戶普遍經濟承受能力強，追求領先時尚，對網絡的帶寬、性能和穩定性要求都較高，對在合理范圍內的收費接受度較高，愿意用一定的費用換取高品質的寬帶服務。從業務需求來看，除了數據、語音等傳統業務需求外，IPTV、CATV等業務也將是這些高端用戶的潛在需求。現階段，有些別墅小區要求提供數據和語音等基礎業務用于滿足用戶正常的電話和上網，還有些別墅小區除要求提供基礎業務外還要求提供高質量的IPTV、CATV等視頻業務。因此需要一個統一的承載平臺來實現多業務的融合，使這些豐富多彩的新型業務能暢通無阻地“飛入尋常百姓家”。
目前應用最廣泛的接入方式主要是光纖以太網和利用單獨銅線系統資源的DSL方式。光纖以太網雖然有大帶寬、結構簡單的優點，但其點對點的特性又占用了大量寶貴的光纖資源，而且對于別墅小區而言，建設成本高，維護量大，帶寬浪費嚴重。利用銅線的方式雖然單系統的成本造價較低，技術成熟，但其帶寬瓶頸制約了客戶需求的發展，而且在綜合業務接入方面有著先天的缺陷。綜合各種因素考慮，光纖接入以其無可比擬的巨大帶寬優勢成為最具發展?jié)摿Φ膶拵Ы尤虢鉀Q方案，它能夠真正帶給消費者一個低成本、高質量、高帶寬的網絡應用平臺。
二、全業務的實現方式
鑒于北京通信寬HOUSE別墅小區客戶需求的特點，烽火通信為其提供基于EPON的FTTH全業務解決方案。該方案具備完善的全業務提供能力，通過入戶光纖傳送普通電話、寬帶數據、模擬電視等業務，大大提高了工程的靈活性和可操作性，真正實現光纖入戶和三網融合。如圖1所示。
目前，別墅小區中，有的用戶可能僅需要數據和語音業務，終端用戶可采用烽火通信AN5006-05家庭型ONU類型，其中數據業務通過獨立的以太網口上聯，語音業務則直接通過J11接口連接。所有的用戶業務經過統一的EPON平臺匯集到局端的OLT之后，由OLT對業務進行智能分配。寬帶數據業務通過BAS進行認證。
對于語音業務，針對目前話音以傳統的PSTN網絡為主的現狀，該方案在局端OLT處采用開放式的V5或者PRI接口與PSTN網絡對接，充分利用現有網絡資源。隨著網絡向IP化演進，該方案提供VoIP語音處理方式，OLT內置控制模塊，同時支持H.248/H.323協議，可以靈活適應H.323的VoIP網絡和H.248的軟交換網絡，避免了重復建網，有效保護了網絡的建設投資；
對于IPTV業務來說，該方案可提供1Mbit/s～1000Mbit/s的上下行對稱高帶寬，對每個IPTV用戶的帶寬可根據與客戶達成的服務等級協議(SLA)進行靈活分配；同時在整個接入鏈路上支持全程的QoS保證，保障了IPTV業務的質量，徹底解決了IPTV的帶寬瓶頸。
對于CATV業務來說，可采用烽火通信一纖三波WDM方式來承載。在單纖方案中，AN5116利用1550nm波長透明承載CATV業務，具體的信號格式可以是CATV，也可以是DTV/HDTV等。當廣電部門提供的視頻信號源為數字信號時，只需在模擬TV接入方案的基礎上在每個用戶家中再安裝一個機頂盒或直接將家庭ONU更換為具有光電轉換和編解碼功能的機頂盒，用于將接收到的數字信號進行解碼，還原為普通電視機可以識別的信號。
更為重要的是，上述全業務能力并不是將多種業務功能的簡單相加，烽火通信FTTH解決方案采用了先進的多LLID(邏輯鏈路標識方式)技術為全業務功能的服務質量保障、安全性、可管理性等方面的性能增強提供了完善的保障。在烽火通信的EPON系統中，每個ONU可以分配多個LLID，每個LLID可以靈活配置為不同的業務通道或者用戶通道。這樣，承載不同上層業務的以太網幀被打上不同的LLID，每個LLID分別可以獲得不同的優先級處理，按照系統策略處理每個業務流的帶寬分配、時延和抖動約束等指標。多LLID技術不但使得AN5000的QoS保障更加有力，而且在數據安全性、系統管理性等方面都有著直接的幫助。值得一提的是，多LLID是可配置的增強功能，默認情況下，為了便于多廠家的設備互通，烽火的EPON產品配置為單LLID，在需要的時候可以隨時打開。
目前，北京通信寬HOUSE小區FTTH工程成功開通，在工程實施過程中雙方也建立了更加穩固的合作關系。此后，烽火通信作為北京通信唯一的FTTH合作伙伴，又相繼承建過多個別墅小區，提供了數據，語音、CATV等業務，充分印證了FTTH成熟的技術，為日后規模建設提供了很好的示范作用。
作為FTTH領域的主導廠商之一，烽火通信目前正在積極致力于FTTH的技術研究、開發和應用推廣，所承擔的國家“863”項目“基于千兆以太網寬帶無源光網絡技術”(EPON)成功通過科技部驗收，并且還成功通過中國電信、中國網通、北京通信等多家運營商的選取型測試，各項性能指標已達到測試要求。在FTTH實用化的道路中，烽火通信相繼開通了國內數十項頗具影響力的FTTH工程，而且在海外市場也獲得了重大突破，AN5000系列EPON產品及解決方案呈現出強勁的發展勢頭。
