朱友頌 長治供電公司輸電工區
一前言
近年來，從日本及美國到世界各國的電力系統高度信息化，正在從主干輸電線路到末端配電線路都在迅速的發展中，可以說光纖復合架空地線(OPGW)因承擔架空輸電線路領域里信息化的任務，從超高主網系統到二次系統的廣闊范圍內，其需要量顯著的增加。
光纖是利用纖芯和包層兩種材料的折射率大小差異，使光能在光導纖維（光纖）中傳輸，這在通信史上成為一次重大革新。光纖光纜質量輕、體積小，已被電力系統采用，在變電站與中心調度所之間傳送調度電話、遠動信號、繼電保護、電視圖像等信息。
二、OPGW的結構
目前，生產OPGW的廠家特別多，不同廠家生產的OPGW結構（長治主網架設的OPGW是江蘇通光信息有限公司生產）也不盡相同，但它們的基本組成不外乎兩個部分：即光纖部分及金屬部分。
1 光纖部分
光纖起著系統通信及傳送信號等作用。它的外面通常都包有一層或幾層由隔熱性能良好的材料制成的護套，以免在線路發生單相接地故障時，光纖的溫度過高。根據不同需要，光纖的數量可由幾根到幾十根不等，它們一般分成一束或幾束放在OPGW的軸心處（見圖2-1），或嵌在位于軸心位置的金屬溝槽骨架（見圖2-2）。
光纖束的結構如表2-1所示。光纖的二次被覆層有二種不同的材料，它們的區別是耐熱溫度不同。

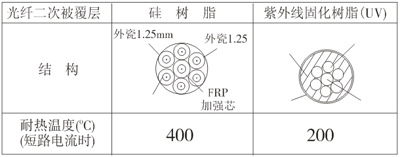

表2-1光纖束的結構
光導單元采用溝槽架型，其結構如表2-2所示。

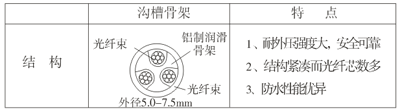

表2-2光導單元的結構
2 金屬部分
金屬部分除具有普通地線的作用外，還具有保護光纖，使之不受軸向及法向應力，以及防止光纖受水分的侵蝕等作用（也有些公司用有機材料制作防水保護層）。通常用來制造OPGW的金屬材料包括鋁合金線、鋁包鋼線、鍍鋅鋼線、鋁管、鋁合金管、鋁合金骨架等（見圖2-1、2-2）。
三、OPGW主要技術參數
1 光纜部分主要技術參數如表3-1所示。

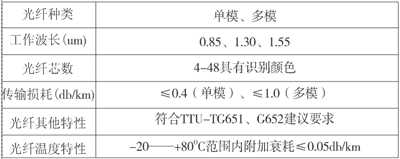

表3-1 光纜部分主要技術參數
2 地線部分主要技術參數

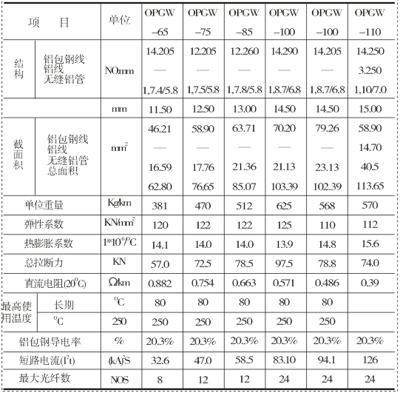

地線部分主要技術參數見表3-2
表3-2 地線部分主要技術參數
4 OPGW架設及元件組成（圖4-1）
OPGW架設及元件組成如圖4-1
光纖系統的路徑一般可分為三段。前后兩段的進線或出線的構架接線盒至通信光纖機房。配置地埋式光纜，敷設在電纜溝道內。中間的一段，即連接進線和出線間的構架接線盒的這段，采用的是（OPGW）光纖復合架空地線，沿送電線路路徑敷設。OPGW既是送電線路的一根地線，與送電線路另一根起保護作用的良導體一起分別架設在送電線路桿塔的兩個支架上，又是連接線路兩端的通道。為了避免短時對OPGW的過熱損傷，每基桿塔上的OPGW設專線可靠接地。另外，對線路兩端終端桿塔工頻接地電阻要求不大于5歐姆，架設良導體的桿塔接地電阻不大于10歐姆。OPGW的附件，均為相應配套的專用線夾、金具等。

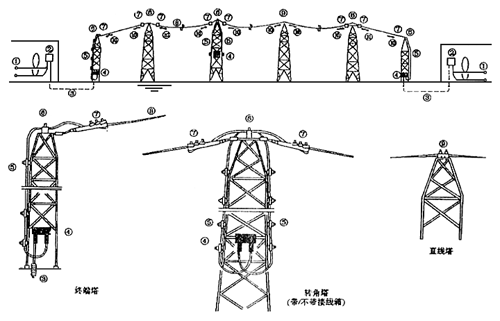

圖4-1OPGW架設及元件組成
①—光纖；②—光纖分配盒；③—無金屬光纜；④—接線箱；⑤—固定線夾；⑥—跳線；⑦—耐張線夾；⑧—OPGW；⑨—懸垂線夾；⑩—防振錘
五 結束語
以上對光纖復合架空地線（OPGW）的結構、主要技術參數、架設及元件組成進行介紹。從而使大家對OPGW有個初步了解。
